Einführung

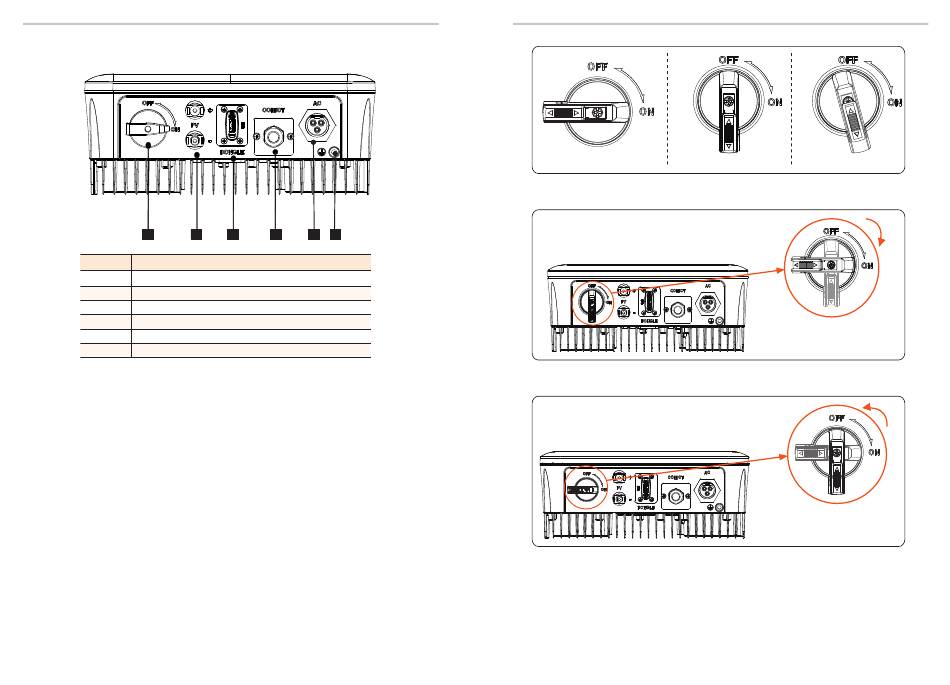

3.2 Klemmen des Wechselrichters
A B
Objekt
A DC-Schalter (optional)
B DC-Eingangsklemme
C Dongle
D COM/CT
E AC-Ausgangsklemme
F Erdungsklemme
Hinweis:
CT und Meter sind nicht identisch. Falls erforderlich, konsultieren Sie
uns bitte im Detail.
Diese Serie von Wechselrichtern ist mit zwei Arten von DC-Schaltern
ausgestattet:
entriegelbarer DC-Schalter (Standard ohne Schloss) und
verriegelbarer DC-Schalter (optional; mit Schloss).
Der verriegelbare DC-Schalter ist in zwei Typen unterteilt, bitte
verwenden Sie ihn entsprechend dem Zubehör in der Packliste und der
entsprechenden Anleitung wie folgt.
- Für verriegelbaren DC-Schalter (Modus 1):
Der verriegelbare DC-Schalter umfasst 3 Zustände: ON, OFF und
OFF+Lock. Der DC-Schalter befindet sich standardmäßig im Zustand
OFF.
12
C D E F
Beschreibung
ON
• So schalten Sie den DC-Schalter ein
i) Schalten Sie den DC-Schalter von OFF auf ON.
• So schalten Sie den DC-Schalter aus
I) Drehen Sie den DC-Schalter von der Stellung ON auf die Stellung OFF.
• So sperren Sie den DC-Schalter
i) Drehen Sie das Schloss auf die linke Seite.
ii) Drücken Sie das Schloss nach oben (wie in der Abbildung unten dargestellt).
iii) Sichern Sie den Gleichstromschalter mit einem Schloss (bitte bereiten Sie ein Schloss
im Voraus vor).
Einführung
OFF OFF+Lock
