Installation

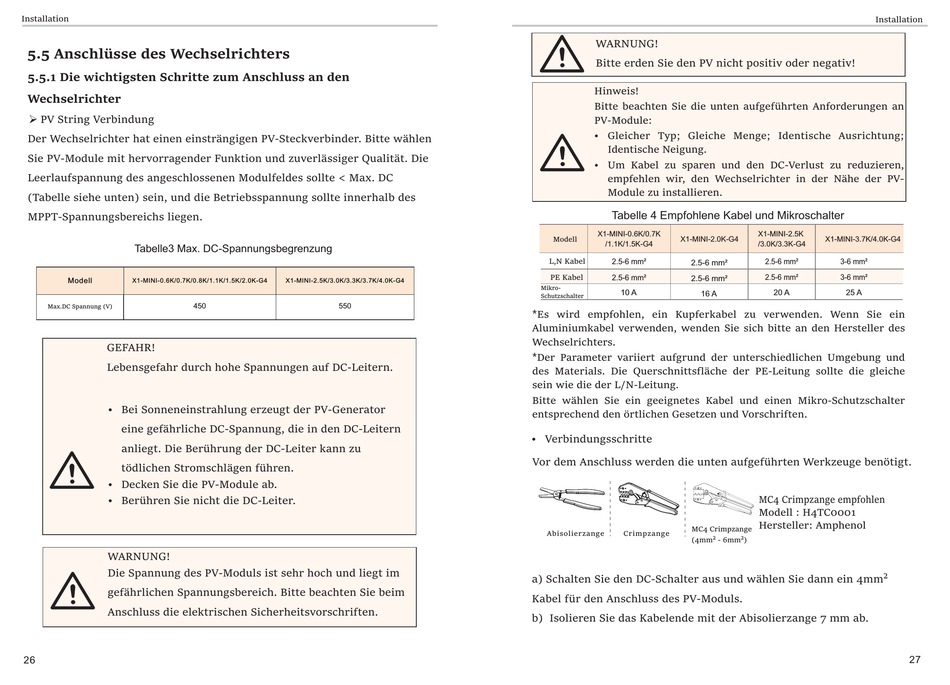

5.5 Anschlüsse des Wechselrichters
5.5.1 Die wichtigsten Schritte zum Anschluss an den
Wechselrichter
Ø PV String Verbindung
Der Wechselrichter hat einen einsträngigen PV-Steckverbinder. Bitte wählen
Sie PV-Module mit hervorragender Funktion und zuverlässiger Qualität. Die
Leerlaufspannung des angeschlossenen Modulfeldes sollte < Max. DC
(Tabelle siehe unten) sein, und die Betriebsspannung sollte innerhalb des
MPPT-Spannungsbereichs liegen.
Tabelle3 Max. DC-Spannungsbegrenzung
Modell
X1-MINI-0.6K/0.7K/0.8K/1.1K/1.5K/2.0K-G4
450
Max.DC Spannung (V)
GEFAHR!
Lebensgefahr durch hohe Spannungen auf DC-Leitern.
• Bei Sonneneinstrahlung erzeugt der PV-Generator
eine gefährliche DC-Spannung, die in den DC-Leitern
anliegt. Die Berührung der DC-Leiter kann zu
tödlichen Stromschlägen führen.
• Decken Sie die PV-Module ab.
• Berühren Sie nicht die DC-Leiter.
WARNUNG!
Die Spannung des PV-Moduls ist sehr hoch und liegt im
gefährlichen Spannungsbereich. Bitte beachten Sie beim
Anschluss die elektrischen Sicherheitsvorschriften.
26
X1-MINI-2.5K/3.0K/3.3K/3.7K/4.0K-G4
550
WARNUNG!
Bitte erden Sie den PV nicht positiv oder negativ!
Hinweis!
Bitte beachten Sie die unten aufgeführten Anforderungen an
PV-Module:
• Gleicher Typ; Gleiche Menge; Identische Ausrichtung;
Identische Neigung.
• Um Kabel zu sparen und den DC-Verlust zu reduzieren,
empfehlen wir, den Wechselrichter in der Nähe der PV-
Module zu installieren.
Tabelle 4 Empfohlene Kabel und Mikroschalter
X1-MINI-0.6K/0.7K
Modell X1-MINI-2.0K-G4
/1.1K/1.5K-G4
L,N Kabel
2.5-6 mm²
2.5-6 mm²
PE Kabel
2.5-6 mm²
2.5-6 mm²
Mikro-
10 A
16 A
Schutzschalter
*Es wird empfohlen, ein Kupferkabel zu verwenden. Wenn Sie ein
Aluminiumkabel verwenden, wenden Sie sich bitte an den Hersteller des
Wechselrichters.
*Der Parameter variiert aufgrund der unterschiedlichen Umgebung und
des Materials. Die Querschnittsfläche der PE-Leitung sollte die gleiche
sein wie die der L/N-Leitung.
Bitte wählen Sie ein geeignetes Kabel und einen Mikro-Schutzschalter
entsprechend den örtlichen Gesetzen und Vorschriften.
• Verbindungsschritte
Vor dem Anschluss werden die unten aufgeführten Werkzeuge benötigt.
MC4 Crimpzange
Abisolierzange Crimpzange
(4mm² - 6mm²)
a) Schalten Sie den DC-Schalter aus und wählen Sie dann ein 4mm²
Kabel für den Anschluss des PV-Moduls.
b) Isolieren Sie das Kabelende mit der Abisolierzange 7 mm ab.
Installation
X1-MINI-2.5K
X1-MINI-3.7K/4.0K-G4
/3.0K/3.3K-G4
2.5-6 mm² 3-6 mm²
2.5-6 mm² 3-6 mm²
20 A 25 A
MC4 Crimpzange empfohlen
Modell : H4TC0001
Hersteller: Amphenol
