EV-Charger Funktion
3
Der Wechselrichter kann mit dem intelligenten EV-Charger kommunizieren,
um ein intelligentes Photovoltaik-, Speicher- und EV-Ladesystem zu bilden
und so die Nutzung der photovoltaischen Energie zu maximieren.

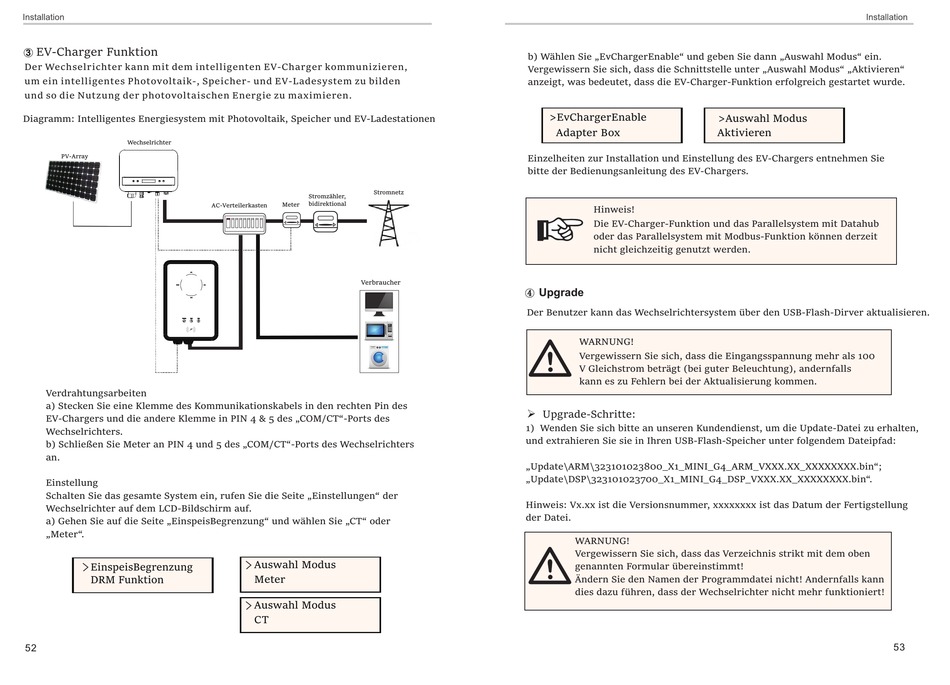

Diagramm: Intelligentes Energiesystem mit Photovoltaik, Speicher und EV-Ladestationen
Wechselrichter
PV-Array
·
Verdrahtungsarbeiten
a) Stecken Sie eine Klemme des Kommunikationskabels in den rechten Pin des
EV-Chargers und die andere Klemme in PIN 4 & 5 des „COM/CT"-Ports des
Wechselrichters.
b) Schließen Sie Meter an PIN 4 und 5 des „COM/CT"-Ports des Wechselrichters
an.
Einstellung
Schalten Sie das gesamte System ein, rufen Sie die Seite „Einstellungen" der
Wechselrichter auf dem LCD-Bildschirm auf.
a) Gehen Sie auf die Seite „EinspeisBegrenzung" und wählen Sie „CT" oder
„Meter".
EinspeisBegrenzung
DRM Funktion
52
Stromnetz
Stromzähler,
bidirektional
AC-Verteilerkasten Meter
Verbraucher
Auswahl Modus
Meter
Auswahl Modus
CT
b) Wählen Sie „EvChargerEnable" und geben Sie dann „Auswahl Modus" ein.
Vergewissern Sie sich, dass die Schnittstelle unter „Auswahl Modus" „Aktivieren"
anzeigt, was bedeutet, dass die EV-Charger-Funktion erfolgreich gestartet wurde.
>EvChargerEnable
Adapter Box
Einzelheiten zur Installation und Einstellung des EV-Chargers entnehmen Sie
bitte der Bedienungsanleitung des EV-Chargers.
Hinweis!
Die EV-Charger-Funktion und das Parallelsystem mit Datahub
oder das Parallelsystem mit Modbus-Funktion können derzeit
nicht gleichzeitig genutzt werden.
4 Upgrade
Der Benutzer kann das Wechselrichtersystem über den USB-Flash-Dirver aktualisieren.
WARNUNG!
Vergewissern Sie sich, dass die Eingangsspannung mehr als 100
V Gleichstrom beträgt (bei guter Beleuchtung), andernfalls
kann es zu Fehlern bei der Aktualisierung kommen.
Ø Upgrade-Schritte:
1) Wenden Sie sich bitte an unseren Kundendienst, um die Update-Datei zu erhalten,
und extrahieren Sie sie in Ihren USB-Flash-Speicher unter folgendem Dateipfad:
„Update\ARM\323101023800_X1_MINI_G4_ARM_VXXX.XX_XXXXXXXX.bin";
„Update\DSP\323101023700_X1_MINI_G4_DSP_VXXX.XX_XXXXXXXX.bin".
Hinweis: Vx.xx ist die Versionsnummer, xxxxxxxx ist das Datum der Fertigstellung
der Datei.
WARNUNG!
Vergewissern Sie sich, dass das Verzeichnis strikt mit dem oben
genannten Formular übereinstimmt!
Ändern Sie den Namen der Programmdatei nicht! Andernfalls kann
dies dazu führen, dass der Wechselrichter nicht mehr funktioniert!
>Auswahl Modus
Aktivieren
