Installation
5. Installation
5.1 Prüfung auf Transportschäden
Stellen Sie sicher, dass der Wechselrichter während des Transports unversehrt
ist. Bei sichtbaren Beschädigungen, wie z. B. Rissen, wenden Sie sich bitte
umgehend an Ihren Händler.

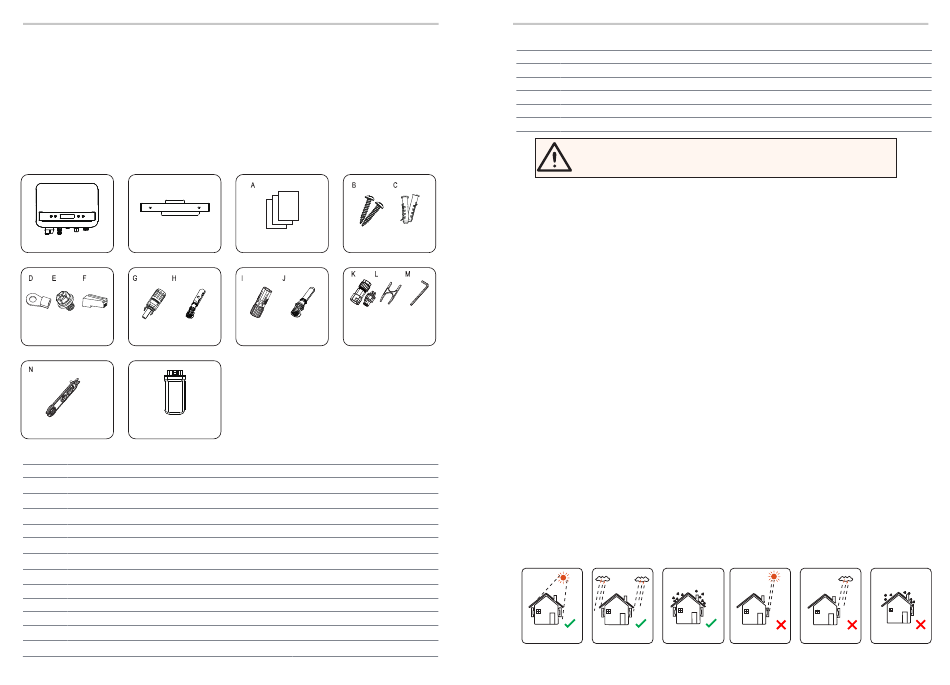

5.2 Packliste
Öffnen Sie die Verpackung und nehmen Sie das Produkt heraus, überprüfen Sie
zunächst das Zubehör. Die Packliste ist unten abgebildet.
Wechselrichter Halterung
Erdungsklemme
M5&L8 Schraube
Positiver PV-Steckverbinder
Positiver PV-Stiftkontakt
RJ45-Klemme
Demontagewerkzeug
Dongle (optional)
für PV-Klemme
*Das optionale Zubehör entnehmen Sie bitte der aktuellen Lieferung.
Artikel
Artikel Nr.
Wechselrichter
/
Halterung
/
A Dokumente
B
Blechschraube
C Expansionsrohr
D
Erdungsklemme
E
M5&L8 Schraube
F
RJ45-Klemme
G
Positiver PV-Steckverbinder
Positiver PV-Stiftkontakt
H
Negativer PV-Steckverbinder
I
J Negativer PV-Stiftkontakt
20
Blechschraube
Dokumente
Expansionsrohr
AC-Steckverbinder
Demontagewerkzeug
Negativer PV-Steckverbinder
für AC-Steckverbinder
Negativer PV-Stiftkontakt
Innensechskantschlüssel
Menge
1 Stück
1 Stück
/
2 Stück
2 Stück
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
Artikel
Artikel Nr.
K
AC-Steckverbinder
L
Demontagewerkzeug für AC-Steckverbinder
M
Innensechskantschlüssel
N
Demontagewerkzeug für PV-Klemme
/
Dongle (optional)
Hinweis!
Das optionale Zubehör entnehmen Sie bitte der aktuellen Lieferung.
5.3 Installationsvorkehrung
Der Wechselrichter ist für die Installation im Freien vorgesehen (IP 66).
Stellen Sie sicher, dass der Aufstellungsort die folgenden Bedingungen erfüllt:
Vermeiden Sie Blendeffekte.
Vermeiden Sie die Aufstellung in Bereichen, in denen leicht entflammbare
Materialien gelagert werden.
Vermeiden Sie die Aufstellung in explosionsgefährdeten Bereichen.
Vermeiden Sie die Aufstellung in der Nähe der Fernsehantenne oder des
Antennenkabels.
Vermeiden Sie die Aufstellung in einer Höhe von mehr als 4000 m über dem
Meeresspiegel.
Vermeiden Sie die Aufstellung in einer Umgebung mit Niederschlag oder
Feuchtigkeit (100%).
Stellen Sie sicher, dass die Belüftung gut genug ist.
Die Umgebungstemperatur liegt im Bereich von -30°C bis +70°C.
Die Neigung der Wand sollte innerhalb von ±5° liegen.
Die Wand, an der der Wechselrichter aufgehängt wird, sollte folgende
Bedingungen erfüllen:
1) Massiver Ziegelstein/Beton oder eine gleichwertige Montagefläche;
2) Der Wechselrichter muss gestützt oder verstärkt werden, wenn die Wand
nicht stark genug ist (z. B. Holzwand, Wand mit dicker Dekorationsschicht).
Bitte vermeiden Sie während der Installation und des Betriebs direkte
Sonneneinstrahlung, Regen und Schnee.
Keine direkte
Keine Regenaussetzung Keine Schneeauflage
Sonneneinstrahlung
Installation
Menge
1 Stück
1 Stück
1 Stück
1 Stück
1 Stück
Direkte
Schneeauflage
Regenaussetzung
Sonneneinstrahlung
