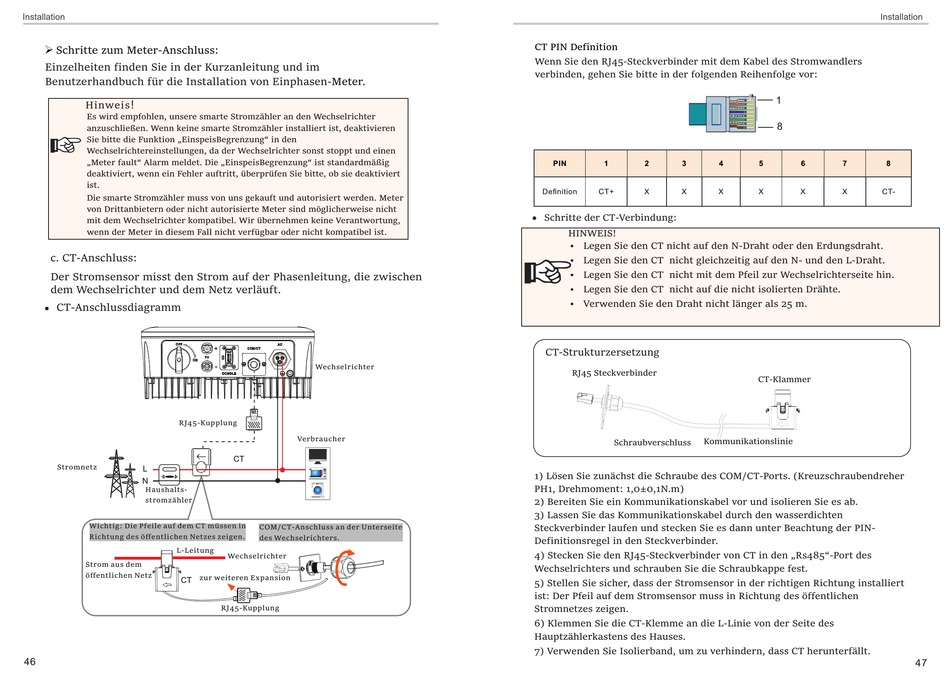

Schritte zum Meter-Anschluss:
Einzelheiten finden Sie in der Kurzanleitung und im
Benutzerhandbuch für die Installation von Einphasen-
Hinweis！
Es wird empfohlen, unsere smarte Stromzähler an den Wechselrichter
anzuschließen. Wenn keine smarte Stromzähler installiert ist, deaktivieren
Sie bitte die Funktion „EinspeisBegrenzung" in den
Wechselrichtereinstellungen, da der Wechselrichter sonst stoppt und einen
„Meter fault" Alarm meldet. Die „EinspeisBegrenzung" ist standardmäßig
deaktiviert, wenn ein Fehler auftritt, überprüfen Sie bitte, ob sie deaktiviert
ist.
Die smarte Stromzähler muss von uns gekauft und autorisiert werden. Meter
von Drittanbietern oder nicht autorisierte Meter sind möglicherweise nicht
mit dem Wechselrichter kompatibel. Wir übernehmen keine Verantwortung,
wenn der Meter in diesem Fall nicht verfügbar oder nicht kompatibel ist.
c. CT-Anschluss:
Der Stromsensor misst den Strom auf der Phasenleitung, die zwischen
dem Wechselrichter und dem Netz verläuft.
CT-Anschlussdiagramm
RJ45-Kupplung
Stromnetz
Haushalts-
stromzähler
Wichtig: Die Pfeile auf dem CT müssen in
Richtung des öffentlichen Netzes zeigen.
L-Leitung
Strom aus dem
öffentlichen Netz
zur weiteren Expansion
46
Meter .
Wechselrichter
Verbraucher
COM/CT-Anschluss an der Unterseite
des Wechselrichters.
Wechselrichter
RJ45-Kupplung
CT PIN Definition
Wenn Sie den RJ45-Steckverbinder mit dem Kabel des Stromwandlers
verbinden, gehen Sie bitte in der folgenden Reihenfolge vor:
PIN 1 2 3
Definition CT+ X X
Schritte der CT-Verbindung:
HINWEIS!
• Legen Sie den CT nicht auf den N-Draht oder den Erdungsdraht.
• Legen Sie den CT nicht gleichzeitig auf den N- und den L-Draht.
• Legen Sie den CT nicht mit dem Pfeil zur Wechselrichterseite hin.
• Legen Sie den CT nicht auf die nicht isolierten Drähte.
• Verwenden Sie den Draht nicht länger als 25 m.
CT-Strukturzersetzung
RJ45 Steckverbinder
Kommunikationslinie
Schraubverschluss
1) Lösen Sie zunächst die Schraube des COM/CT-Ports. (Kreuzschraubendreher
PH1, Drehmoment: 1,0±0,1N.m)
2) Bereiten Sie ein Kommunikationskabel vor und isolieren Sie es ab.
3) Lassen Sie das Kommunikationskabel durch den wasserdichten
Steckverbinder laufen und stecken Sie es dann unter Beachtung der PIN-
Definitionsregel in den Steckverbinder.
4) Stecken Sie den RJ45-Steckverbinder von CT in den „Rs485"-Port des
Wechselrichters und schrauben Sie die Schraubkappe fest.
5) Stellen Sie sicher, dass der Stromsensor in der richtigen Richtung installiert
ist: Der Pfeil auf dem Stromsensor muss in Richtung des öffentlichen
Stromnetzes zeigen.
6) Klemmen Sie die CT-Klemme an die L-Linie von der Seite des
Hauptzählerkastens des Hauses.
7) Verwenden Sie Isolierband, um zu verhindern, dass CT herunterfällt.
1
8
4 5 6 7 8
X X X X CT-
CT-Klammer
