Installation

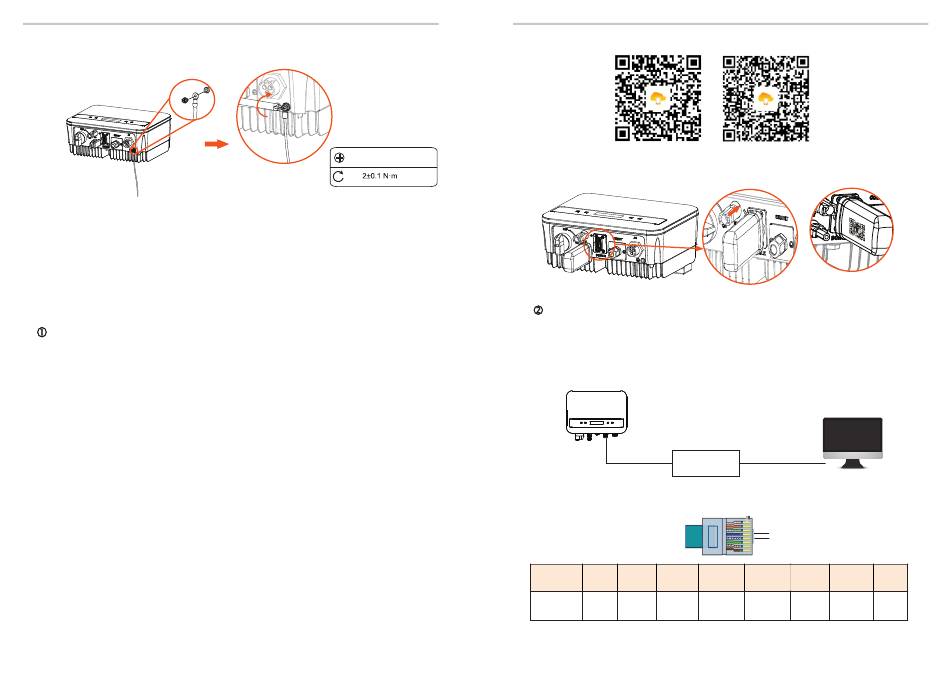

6) Verbinden Sie die PE-Leitung mit dem Wechselrichter.
5.5.2 Kommunikationsschnittstelle
Dieses Produkt verfügt über eine Reihe von
Kommunikationsschnittstellen: WiFi, COM/CT und USB zur Aufrüstung
für die Kommunikation zwischen Mensch und Maschine.
Betriebsinformationen wie Ausgangsspannung, Strom, Frequenz,
Fehlerinformationen usw. können über diese Schnittstellen an einen PC
oder andere Überwachungsgeräte übermittelt werden.
DONGLE-Port
Dieser Wechselrichter verfügt über einen DONGLE-Anschluss, über den
Informationen vom Wechselrichter gesammelt werden können,
einschließlich des Status, der Leistung und der Aktualisierung der
Informationen auf der Überwachungs-Website über einen Wi-Fi-Dongle
(optional, kaufen Sie das Produkt vom Lieferanten, falls erforderlich)
Verbindungsschritte:
1. Stecken Sie den WiFi-Dongle (optional) in den „DONGLE"-Anschluss an
der Unterseite des Wechselrichters.
2. Verbinden Sie das WiFi mit dem Router.
3. Scannen Sie den untenstehenden QR-Code oder suchen Sie im APP Store
nach dem Stichwort „Monitoring Cloud", um die entsprechende APP zur
Einrichtung der Überwachung herunterzuladen.
4. Folgen Sie den Schritten, um ein neues Konto zu erstellen,
Internetverbindungen einzurichten und den Wechselrichterstatus zu
überprüfen.
(Weitere Einzelheiten zur Überwachungskonfiguration finden Sie im
Benutzerhandbuch für den WiFi/LAN/4G-Dongle, das im Lieferumfang
enthalten ist).
38
Kreuzschraubendreher
RS485-Anschluss
des Wechselrichters
IOS
COM/CT-Port
RS485 ist eine Standard-Kommunikationsschnittstelle, die die
Echtzeitdaten vom Wechselrichter an einen PC oder andere
Überwachungsgeräte übertragen kann.
a. RS485-Anschluss
RS485 zu USB
Die PIN-Definition der RS485-Schnittstelle ist unten abgebildet.
PIN 1 2 3
Definition X X X 485_A
Installation
Google
„QR Qode" auf der linken Seite
USB-Anschluss des Computers
4
5
4 5 6 7 8
485_B X X X
