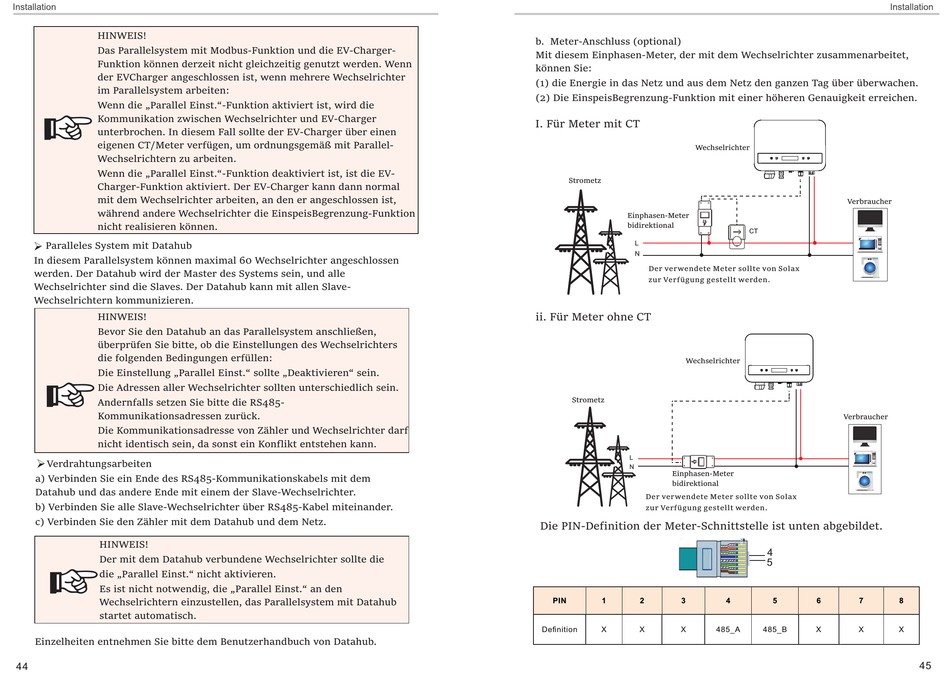

SolaX Power X1-MINI G4 Serie Benutzerhandbuch Seite 24

HINWEIS!
Das Parallelsystem mit Modbus-Funktion und die EV-Charger-
Funktion können derzeit nicht gleichzeitig genutzt werden. Wenn
der EVCharger angeschlossen ist, wenn mehrere Wechselrichter
im Parallelsystem arbeiten:
Wenn die „Parallel Einst."-Funktion aktiviert ist, wird die
Kommunikation zwischen Wechselrichter und EV-Charger
unterbrochen. In diesem Fall sollte der EV-Charger über einen
eigenen CT/Meter verfügen, um ordnungsgemäß mit Parallel-
Wechselrichtern zu arbeiten.
Wenn die „Parallel Einst."-Funktion deaktiviert ist, ist die EV-
Charger-Funktion aktiviert. Der EV-Charger kann dann normal
mit dem Wechselrichter arbeiten, an den er angeschlossen ist,
während andere Wechselrichter die EinspeisBegrenzung-Funktion
nicht realisieren können.
Paralleles System mit Datahub
Ø
In diesem Parallelsystem können maximal 60 Wechselrichter angeschlossen
werden. Der Datahub wird der Master des Systems sein, und alle
Wechselrichter sind die Slaves. Der Datahub kann mit allen Slave-
Wechselrichtern kommunizieren.
HINWEIS!
Bevor Sie den Datahub an das Parallelsystem anschließen,
überprüfen Sie bitte, ob die Einstellungen des Wechselrichters
die folgenden Bedingungen erfüllen:
Die Einstellung „Parallel Einst." sollte „Deaktivieren" sein.
Die Adressen aller Wechselrichter sollten unterschiedlich sein.
Andernfalls setzen Sie bitte die RS485-
Kommunikationsadressen zurück.
Die Kommunikationsadresse von Zähler und Wechselrichter darf
nicht identisch sein, da sonst ein Konflikt entstehen kann.
Ø
Verdrahtungsarbeiten
a) Verbinden Sie ein Ende des RS485-Kommunikationskabels mit dem
Datahub und das andere Ende mit einem der Slave-Wechselrichter.
b) Verbinden Sie alle Slave-Wechselrichter über RS485-Kabel miteinander.
c) Verbinden Sie den Zähler mit dem Datahub und dem Netz.
HINWEIS!
Der mit dem Datahub verbundene Wechselrichter sollte die
die „Parallel Einst." nicht aktivieren.
Es ist nicht notwendig, die „Parallel Einst." an den
Wechselrichtern einzustellen, das Parallelsystem mit Datahub
startet automatisch.
Einzelheiten entnehmen Sie bitte dem Benutzerhandbuch von Datahub.
44
b. Meter-Anschluss (optional)
Mit diesem Einphasen-Meter, der mit dem Wechselrichter zusammenarbeitet,
können Sie:
(1) die Energie in das Netz und aus dem Netz den ganzen Tag über überwachen.
(2) Die EinspeisBegrenzung-Funktion mit einer höheren Genauigkeit erreichen.
I. Für Meter mit CT
Wechselrichter
Strometz
Einphasen-Meter
bidirektional
Der verwendete Meter sollte von Solax
zur Verfügung gestellt werden.
ii. Für Meter ohne CT
Wechselrichter
Strometz
Einphasen-Meter
bidirektional
Der verwendete Meter sollte von Solax
zur Verfügung gestellt werden.
Die PIN-Definition der Meter-Schnittstelle ist unten abgebildet.
PIN 1 2 3
Definition X X X
Verbraucher
Verbraucher
4
5
4 5 6 7
485_A 485_B X X
8
X
45
