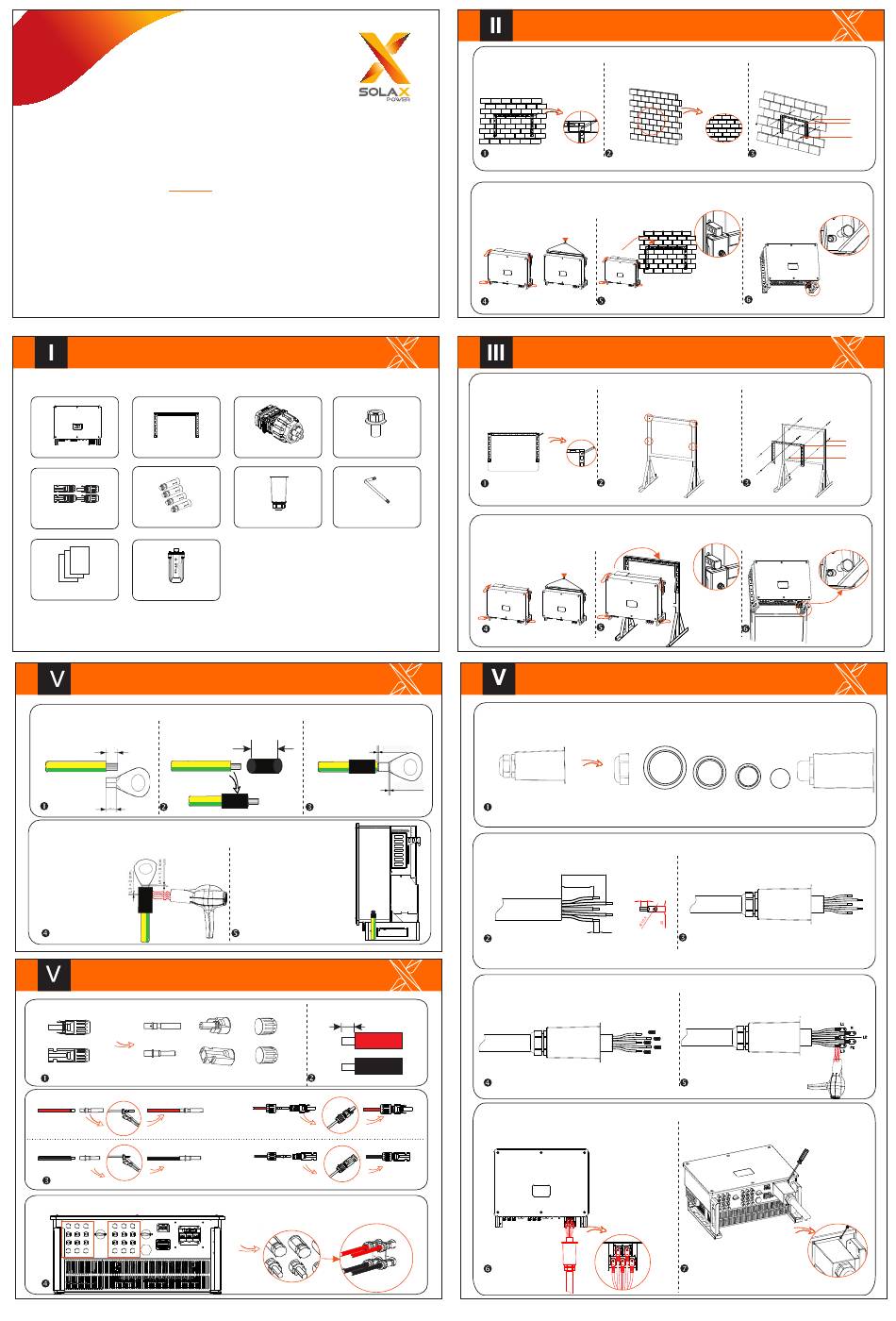

SolaX Power X3-MEGA G2 20kW Schnellinstallationsanleitung

Schnellinstallationsanleitung
Packliste
Halterung x1
Wechselrichter x1
Weibliche DC-Stecker x 12
M8x80 Spreizschraube x4
Männliche DC-Stecker x 12
Dokumente
WLAN (optional)
*Hinweis: Der doppelt versetzte Ringschlüssel im Zubehör dient zum Entfernen der Schrauben an der vorderen Abdeckung des Wechselrichters.
Bewahren Sie ihn an einem sicheren Ort auf
I
Erdungsanschluss
- Isolieren Sie das Erdungskabel ab - Ziehen Sie den Schrumpfschlauch über das Erdungskabel
- Wählen Sie die OT-Kupferklemme
- Der Schlauch muss sich unterhalb des abisolierten
Kabelabschnitts befinden
A = B + (2 ~ 3 mm)
B
- Ziehen Sie den Schrumpfschlauch auf den gecrimpten Abschnitt der
OT-Klemme
- Verwenden Sie dann ein Heißluftgebläse, um ihn so zu schrumpfen,
dass er in festem Kontakt mit
dem OT-Klemme ist.
I
PV-Anschluss
- Demontieren Sie den DC-Stecker
Positiver DC-Stecker Positiver PV-Pin Positive Klemme
Negativer DC-Stecker
Negativer PV-Pin Negative Klemme
Positiver DC-
PV-Anschluss
Negativer DC-
PV-Anschluss
Klemm-Pin
- Verbinden Sie das PV-Kabel mit dem entsprechenden PV-Anschluss
X3-MEGA G2 20kW-60kW
Kommunikationsklemme x 1 M8-Schraube x2
Doppelt versetzter
AC-Abschirmung x1
Ringschlüssel x1
- Führen Sie den abisolierten Abschnitt in die
OT-Klemme ein.
- Und crimpen Sie mit dem Crimpwerkzeug
C = A + 2 cm
Schrumpfschlauch
- Verbinden Sie das Erdungskabel mit dem
Erdungspunkt am Wechselrichter
- Mit einem Drehmoment von 10 - 12 Nm
festziehen.
- Entfernen Sie die PV-Kabelisolierung
6 mm
Überwurfmutte
r
Kabelgröße: 4 - 6 mm²
Überwurfmutter
Positive Klemme
Negative Klemme
(Drehmoment: 1,2 +/- 0,1 Nm)
Ziehen Sie die Überwurfmutter fest
+
+
PV 2
PV 4
-
-
Montage des Wechselrichters an der Wand
- Verwenden Sie eine Halterung als Schablone,
um die Position der Bohrungen mit einer
Wasserwaage und einem Markierstift zu
markieren.
- Heben Sie den Wechselrichter an.
- Zwei Methoden stehen zur Verfügung,
vier Installateure oder richtig heben
Montage des Wechselrichters auf dem Ständer
- Verwenden Sie eine Halterung als Schablone,
um die Position der Bohrungen mit einer
Wasserwaage und einem Markierstift zu
markieren.
*Hinweis: Schrauben, die für die Ständermontage verwendet werden, befinden sich nicht im Zubehör. Bitte bereiten Sie diese im Voraus vor.
- Heben Sie den Wechselrichter an.
- Zwei Methoden stehen zur Verfügung,
vier Installateure oder richtig heben
- Demontieren Sie die AC-Abschirmung
L3 < 2 mm
L4 < 1,5 mm
- Isolieren Sie das 35 - 50 mm² AC-Kabel
L1/L2/L3 ab: 70 ± 5, N/PE: 100 ± 5
- Wählen Sie die OT-Kupferklemme
*Hinweis: Das „Delta Grid" unter „Setting" – „Grid Protection" – „FunctionChoose" ist standardmäßig auf „Enable" eingestellt.
In diesem Zustand muss der Neutralleiter nicht angeschlossen werden.
Bitte setzen Sie „Delta Grid" auf „Disable", bevor Sie den Neutralleiter für den Wechselrichter anschließen.
- Ziehen Sie den Schrumpfschlauch über das AC-Kabel.
- Lösen Sie die fünf Schrauben mit einem Steckschlüssel und
schließen Sie das AC-Kabel mit einem Kreuzschlitz-
Schraubendreher an die entsprechenden AC-Anschlüsse an.
- Ziehen Sie dann die Schraube mit einem Drehmoment von 6 Nm an.
- Bohren Sie die vier Löcher mit einem
Bohrer Φ 12.
- Tiefe: mindestens 65 mm.
- Hängen Sie ihn an die Halterung
- Bohren Sie die vier Löcher mit einem
Bohrer Φ 10.
- Hängen Sie ihn an die Halterung
Netzanschluss
M 50 X 1,5 (26-32)
M 50 X 1,5 (20-26)
M 50 X 1,5 (16-20)
Überwurfmutter Blauer Gummi-Dichtring Oranger Ring Roter Ring
*Hinweis: Wählen Sie den entsprechenden Gummidichtungsring entsprechend der Kabelgröße aus.
Der schwarze Teil wird nicht mehr verwendet.
- Montieren Sie die Überwurfmutter und die AC-Abschirmung
- Ziehen Sie dann die Überwurfmutter fest.
100 ± 5
70 ± 5
15
15
Einheit: mm
- Führen Sie den abisolierten Abschnitt in die OT-Klemme ein und
crimpen Sie ihn mit einem Crimpwerkzeug.
- Ziehen Sie den Schrumpfschlauch auf den gecrimpten Abschnitt der
OT-Klemme
- Verwenden Sie dann ein Heißluftgebläse, um ihn so zu schrumpfen,
dass er in festem Kontakt mit dem OT-Klemme ist.
Schrumpfschlauch
- Überwurfmutter lösen und AC-AC-Abschirmung mit einem
Kreuzschlitz-Schraubendreher fest ziehen
- Drehen Sie die Schrauben im Uhrzeigersinn ein, um sie mit 1 Nm
fest zu ziehen.
- Ziehen Sie die Überwurfmutter fest
- Klopfen Sie den Spreizdübel M8x80 in die
vier Bohrungen.
- Schrauben Sie die Mutter mit dem
Steckschlüssel fest ein.
Blechschraube
Halterung
Mutter
- Befestigen Sie ihn mit M8-Schrauben an
der Wandhalterung
- Schrauben Sie die entsprechende Schraube in
die Bohrungen.
- Ziehen Sie die Mutter mit dem entsprechenden
Steckschlüssel fest an.
Schraube
Halterung
Mutter
- Befestigen Sie ihn mit M8-Schrauben am
Ständer
Roter Ring Abschirmung
