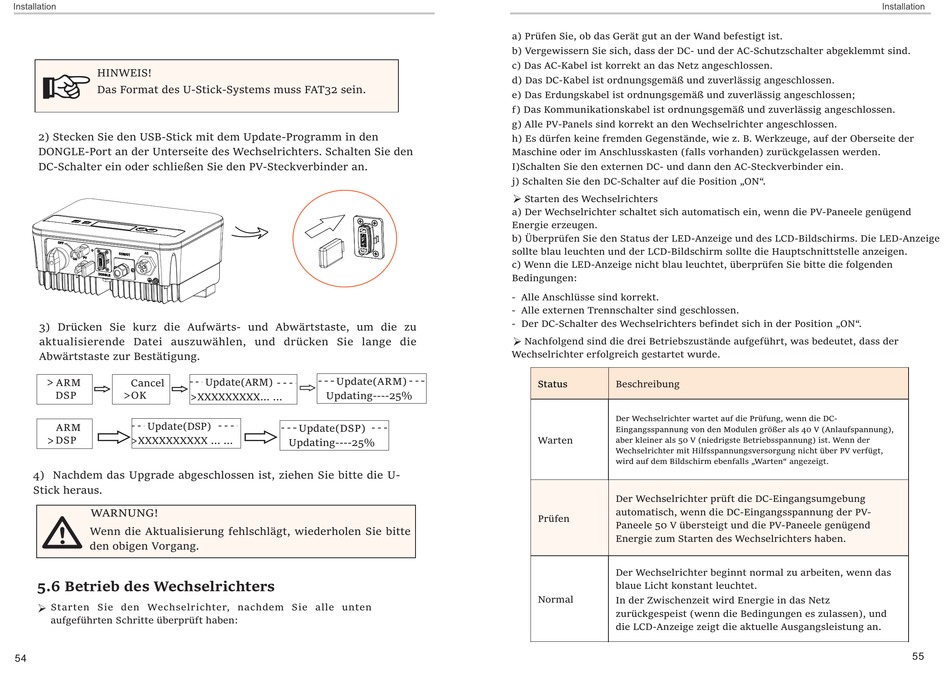

SolaX Power X1-MINI G4 Serie Benutzerhandbuch Seite 29

HINWEIS!
Das Format des U-Stick-Systems muss FAT32 sein.
2) Stecken Sie den USB-Stick mit dem Update-Programm in den
DONGLE-Port an der Unterseite des Wechselrichters. Schalten Sie den
DC-Schalter ein oder schließen Sie den PV-Steckverbinder an.
3) Drücken Sie kurz die Aufwärts- und Abwärtstaste, um die zu
aktualisierende Datei auszuwählen, und drücken Sie lange die
Abwärtstaste zur Bestätigung.
>
ARM Cancel
>
DSP OK
>XXXXXXXXX... ...
Update(DSP)
ARM
> DSP
>XXXXXXXXXX ... ...
4) Nachdem das Upgrade abgeschlossen ist, ziehen Sie bitte die U-
Stick heraus.
WARNUNG!
Wenn die Aktualisierung fehlschlägt, wiederholen Sie bitte
den obigen Vorgang.
5.6 Betrieb des Wechselrichters
Starten Sie den Wechselrichter, nachdem Sie alle unten
Ø
aufgeführten Schritte überprüft haben:
54
Update(ARM)
Update(ARM)
Updating----25%
Update(DSP)
Updating----25%
a) Prüfen Sie, ob das Gerät gut an der Wand befestigt ist.
b) Vergewissern Sie sich, dass der DC- und der AC-Schutzschalter abgeklemmt sind.
c) Das AC-Kabel ist korrekt an das Netz angeschlossen.
d) Das DC-Kabel ist ordnungsgemäß und zuverlässig angeschlossen.
e) Das Erdungskabel ist ordnungsgemäß und zuverlässig angeschlossen;
f) Das Kommunikationskabel ist ordnungsgemäß und zuverlässig angeschlossen.
g) Alle PV-Panels sind korrekt an den Wechselrichter angeschlossen.
h) Es dürfen keine fremden Gegenstände, wie z. B. Werkzeuge, auf der Oberseite der
Maschine oder im Anschlusskasten (falls vorhanden) zurückgelassen werden.
I)Schalten Sie den externen DC- und dann den AC-Steckverbinder ein.
j) Schalten Sie den DC-Schalter auf die Position „ON".
Ø Starten des Wechselrichters
a) Der Wechselrichter schaltet sich automatisch ein, wenn die PV-Paneele genügend
Energie erzeugen.
b) Überprüfen Sie den Status der LED-Anzeige und des LCD-Bildschirms. Die LED-Anzeige
sollte blau leuchten und der LCD-Bildschirm sollte die Hauptschnittstelle anzeigen.
c) Wenn die LED-Anzeige nicht blau leuchtet, überprüfen Sie bitte die folgenden
Bedingungen:
- Alle Anschlüsse sind korrekt.
- Alle externen Trennschalter sind geschlossen.
- Der DC-Schalter des Wechselrichters befindet sich in der Position „ON".
Ø
Nachfolgend sind die drei Betriebszustände aufgeführt, was bedeutet, dass der
Wechselrichter erfolgreich gestartet wurde.
Status Beschreibung
Der Wechselrichter wartet auf die Prüfung, wenn die DC-
Eingangsspannung von den Modulen größer als 40 V (Anlaufspannung),
Warten aber kleiner als 50 V (niedrigste Betriebsspannung) ist. Wenn der
Wechselrichter mit Hilfsspannungsversorgung nicht über PV verfügt,
wird auf dem Bildschirm ebenfalls „Warten" angezeigt.
Der Wechselrichter prüft die DC-Eingangsumgebung
automatisch, wenn die DC-Eingangsspannung der PV-
Prüfen
Paneele 50 V übersteigt und die PV-Paneele genügend
Energie zum Starten des Wechselrichters haben.
Der Wechselrichter beginnt normal zu arbeiten, wenn das
blaue Licht konstant leuchtet.
Normal
In der Zwischenzeit wird Energie in das Netz
zurückgespeist (wenn die Bedingungen es zulassen), und
die LCD-Anzeige zeigt die aktuelle Ausgangsleistung an.
