Sicherheit
2 Sicherheit

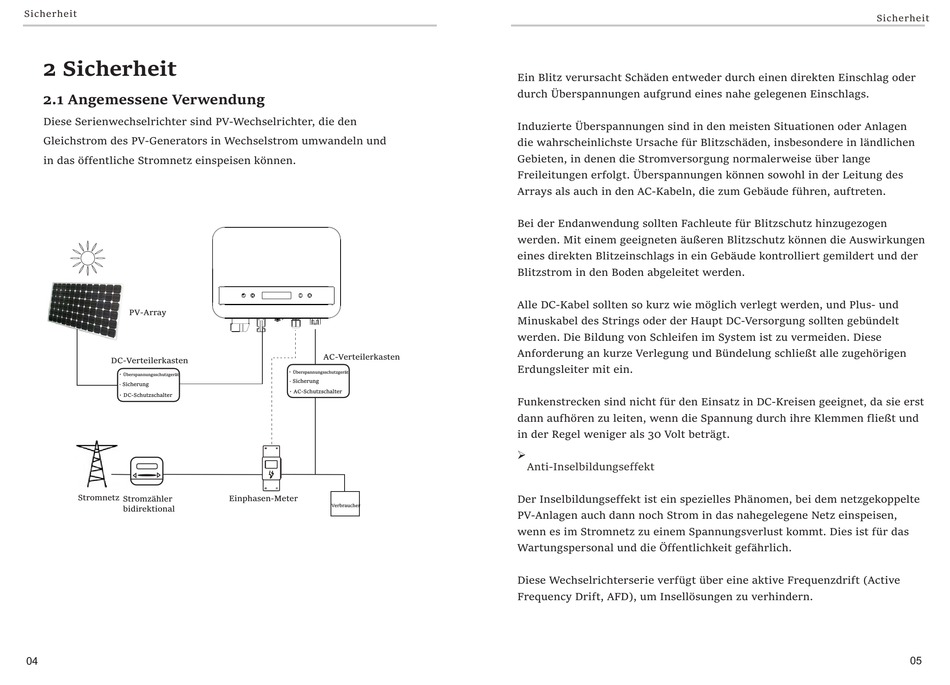

2.1 Angemessene Verwendung
Diese Serienwechselrichter sind PV-Wechselrichter, die den
Gleichstrom des PV-Generators in Wechselstrom umwandeln und
in das öffentliche Stromnetz einspeisen können.
PV-Array
DC-Verteilerkasten
·
Überspannungsschutzgerät
· Sicherung
·
DC-Schutzschalter
Stromnetz Stromzähler
bidirektional
04
AC-Verteilerkasten
·
Überspannungsschutzgerät
· Sicherung
·
AC-Schutzschalter
Einphasen-Meter
Verbraucher
Ein Blitz verursacht Schäden entweder durch einen direkten Einschlag oder
durch Überspannungen aufgrund eines nahe gelegenen Einschlags.
Induzierte Überspannungen sind in den meisten Situationen oder Anlagen
die wahrscheinlichste Ursache für Blitzschäden, insbesondere in ländlichen
Gebieten, in denen die Stromversorgung normalerweise über lange
Freileitungen erfolgt. Überspannungen können sowohl in der Leitung des
Arrays als auch in den AC-Kabeln, die zum Gebäude führen, auftreten.
Bei der Endanwendung sollten Fachleute für Blitzschutz hinzugezogen
werden. Mit einem geeigneten äußeren Blitzschutz können die Auswirkungen
eines direkten Blitzeinschlags in ein Gebäude kontrolliert gemildert und der
Blitzstrom in den Boden abgeleitet werden.
Alle DC-Kabel sollten so kurz wie möglich verlegt werden, und Plus- und
Minuskabel des Strings oder der Haupt DC-Versorgung sollten gebündelt
werden. Die Bildung von Schleifen im System ist zu vermeiden. Diese
Anforderung an kurze Verlegung und Bündelung schließt alle zugehörigen
Erdungsleiter mit ein.
Funkenstrecken sind nicht für den Einsatz in DC-Kreisen geeignet, da sie erst
dann au ören zu leiten, wenn die Spannung durch ihre Klemmen fließt und
in der Regel weniger als 30 Volt beträgt.
Ø
Anti-Inselbildungseffekt
Der Inselbildungseffekt ist ein spezielles Phänomen, bei dem netzgekoppelte
PV-Anlagen auch dann noch Strom in das nahegelegene Netz einspeisen,
wenn es im Stromnetz zu einem Spannungsverlust kommt. Dies ist für das
Wartungspersonal und die Öffentlichkeit gefährlich.
Diese Wechselrichterserie verfügt über eine aktive Frequenzdrift (Active
Frequency Drift, AFD), um Insellösungen zu verhindern.
Sicherheit
05
