SolaX Power X1-MINI G4 Serie Benutzerhandbuch Seite 27

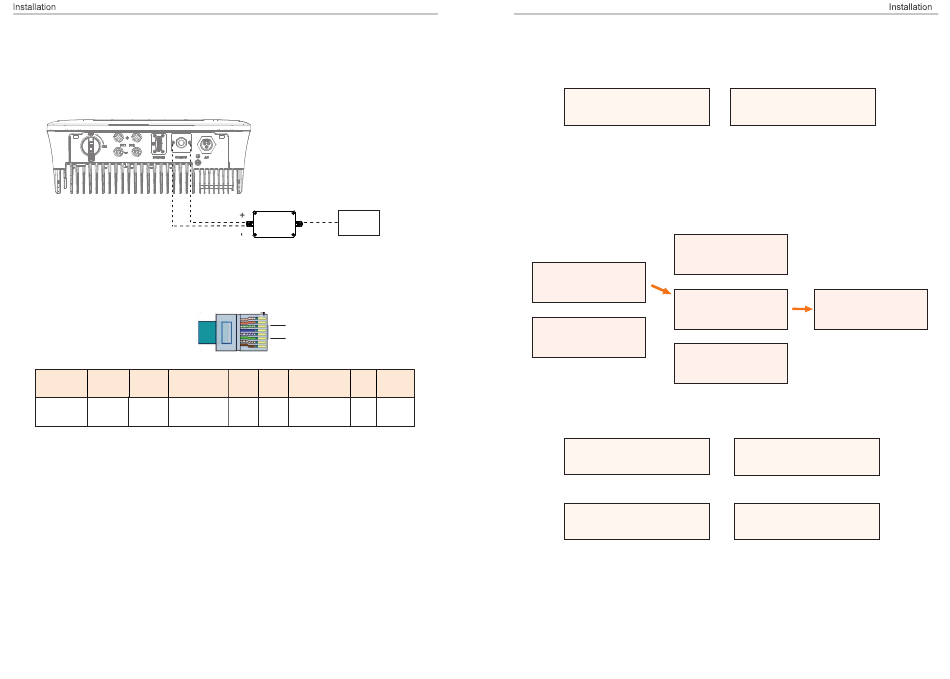

e. Wärmepumpe-Anschluss
Die Adapterbox dient zur Steuerung des Schließens und Öffnens von Schaltern
durch Steuersignale. Sie kann auch zur Steuerung der Wärmepumpe über die
Adapterbox verwendet werden.
Die PIN-Definition der Wärmepumpe lautet wie folgt:
PIN 1 2
X X
Definition Wärmepumpen-
Wärmepumpe-Anschluss:
1) Schließen Sie Wärmepumpe+ an den positiven Pol der Wärmepumpenlast und
Wärmepumpe- an den negativen Pol der Wärmepumpenlast an.
* Die Wärmepumpenfunktion ist standardmäßig deaktiviert. Bitte aktivieren Sie
sie in den Einstellungen.
50
Adapter-Box Wärmepumpe
3
6
3 4 5 6 7
X X X
Wärmepumpe+
Wärmepumpe-Einstellungen:
2.1) Öffnen Sie die Schnittstelle Einstellungen und wählen Sie Pot.Freier
Kontakt.
>Einstellungen
2.2) Es gibt 2 Modi zur Auswahl, nachdem Sie die Pot.Freier Kontakt-
Schnittstelle betreten haben: Verbraucher-Management und Genrator.
(2.2.1) Wählen Sie Verbraucher-Management und wählen Sie dann Manuell
in der Schnittstelle Zeitplan.
(2.2.2) Wählen Sie Ein, um die Wärmepumpenfunktion einzuschalten.
>Auswahl Modus
Lastmanagement
>Auswahl Modus
Genrator
8
3) Stellen Sie die Zeitintervalle für das Öffnen und Schließen der
Wärmepumpe ein.
X
Startzeit 1
>
Startzeit 2
>
>Pot.Freier Kontakt
Meter Energy
>Zeitplan
Deaktivieren
>Zeitplan
Manuell
>Auswahl Modus
SmartSave
Endzeit 1
00:00
>
Endzeit 2
00:00 >
>Schalter
EIN / AUS
23:59
23:59
51
