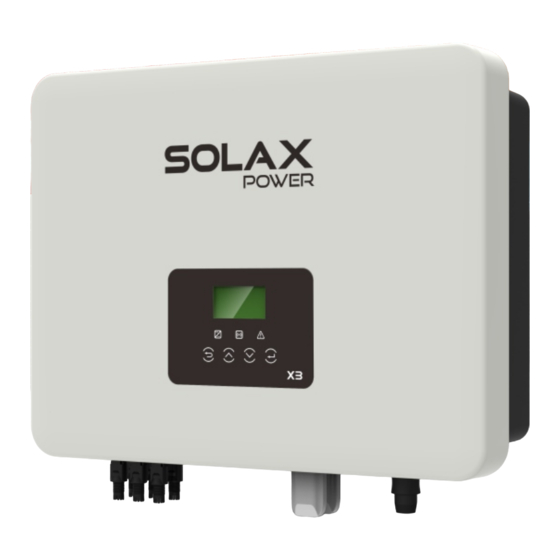

SolaX Power X3 Serie Schnellinstallationsanleitung

Schnellinstallationsanleitung
X3-Reihe
8 kW - 15 kW

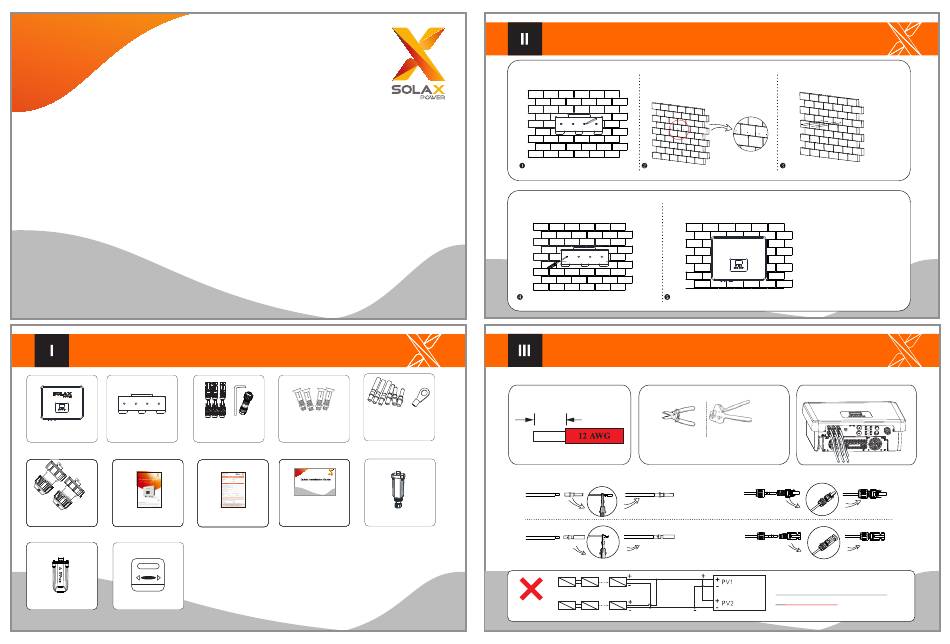

Packliste
DC-Steckverbinder x 6
Wechselrichter AC-Steckverbinder x 1
Halterung x 1
der Reihe X3 x 1 Schraubenschlüssel x 1
Wasserdichter Steckve-
rbinder mit RJ45 x 2 Handbuch x 1
Hinweis: Erläuterungen zur Verwendung von Pocket WiFi und Pocket
LAN finden Sie in den zugehörigen Bedienungsanleitungen.
Pocket WiFi (Option)
Zähler (Option)
DC-Stiftkontakt
(3 x plus-, 3 x minusk-
odiert)
Ringklemme x 1
Dübelschraube
X3 Series 4.0KW-10.0KW
Schnellinstallati-
onsanleitung
Pocket LAN (Option)
Garantiekarte x 1 x 1
Installation des Wechselrichters
- Positionen der vier Löcher - Die Löcher mit einem Bohrer φ10 bohren.
(Drehmoment: 25±2 kgf cm)
markieren.
- Tiefe: mind. 60 mm.
- Wechselrichter an der Halterung anbringen.
- Dübelschrauben einschrauben.
PV-Anschluss
kabeldurchmesser: 12 AWG Werkzeug:
7,0
mm
Abisolieren
Abisolierzange
Empfohlenes Crimpzangenmodell:
H4TC0001
Hersteller: Amphenol
DC-Stiftkontakt
plus
DC-Stiftkontakt
kabel minus
(Drehmoment: 1,2 ± 0,1 Nm)
klemmkontakt
PV-Feld
- Dübel fest einsetzen.
- Steckerhälften verbinden
Crimpzange
steckerstift
steckerbuchse
mutter
mutter anziehen
Hinweis!
Der links gezeigte PV-Anschluss
ist nicht zulässig!
Wechselrichter
