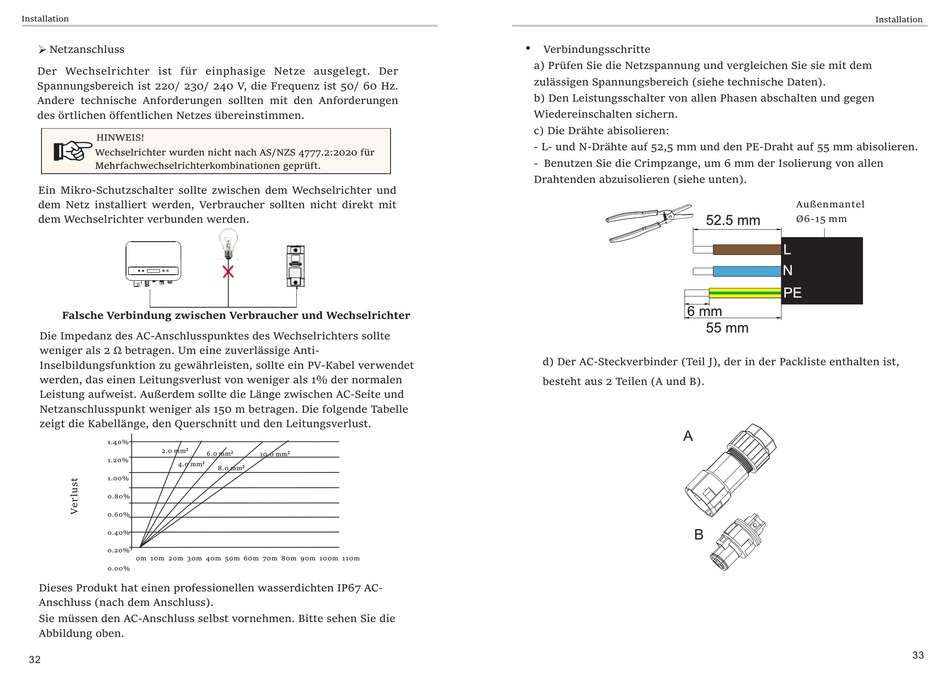

Installation
Netzanschluss
Ø
Der Wechselrichter ist für einphasige Netze ausgelegt. Der
Spannungsbereich ist 220/ 230/ 240 V, die Frequenz ist 50/ 60 Hz.
Andere technische Anforderungen sollten mit den Anforderungen
des örtlichen öffentlichen Netzes übereinstimmen.
HINWEIS!
Wechselrichter wurden nicht nach AS/NZS 4777.2:2020 für
Mehrfachwechselrichterkombinationen geprüft.
Ein Mikro-Schutzschalter sollte zwischen dem Wechselrichter und
dem Netz installiert werden, Verbraucher sollten nicht direkt mit
dem Wechselrichter verbunden werden.
Falsche Verbindung zwischen Verbraucher und Wechselrichter
Die Impedanz des AC-Anschlusspunktes des Wechselrichters sollte
weniger als 2 Ω betragen. Um eine zuverlässige Anti-
Inselbildungsfunktion zu gewährleisten, sollte ein PV-Kabel verwendet
werden, das einen Leitungsverlust von weniger als 1% der normalen
Leistung aufweist. Außerdem sollte die Länge zwischen AC-Seite und
Netzanschlusspunkt weniger als 150 m betragen. Die folgende Tabelle
zeigt die Kabellänge, den Querschnitt und den Leitungsverlust.
1.40%
2.0 mm²
1.20%
4.0 mm²
1.00%
0.80%
0.60%
0.40%
0.20%
0m 10m 20m 30m 40m 50m 60m 70m 80m 90m 100m 110m
0.00%
Dieses Produkt hat einen professionellen wasserdichten IP67 AC-
Anschluss (nach dem Anschluss).
Sie müssen den AC-Anschluss selbst vornehmen. Bitte sehen Sie die
Abbildung oben.
32
6.0 mm² 10.0 mm²
8.0 mm²
Verbindungsschritte
a) Prüfen Sie die Netzspannung und vergleichen Sie sie mit dem
zulässigen Spannungsbereich (siehe technische Daten).
b) Den Leistungsschalter von allen Phasen abschalten und gegen
Wiedereinschalten sichern.
c) Die Drähte abisolieren:
- L- und N-Drähte auf 52,5 mm und den PE-Draht auf 55 mm abisolieren.
- Benutzen Sie die Crimpzange, um 6 mm der Isolierung von allen
Drahtenden abzuisolieren (siehe unten).
d) Der AC-Steckverbinder (Teil J), der in der Packliste enthalten ist,
besteht aus 2 Teilen (A und B).
A
B
Installation
Außenmantel
Ø6-15 mm
33
