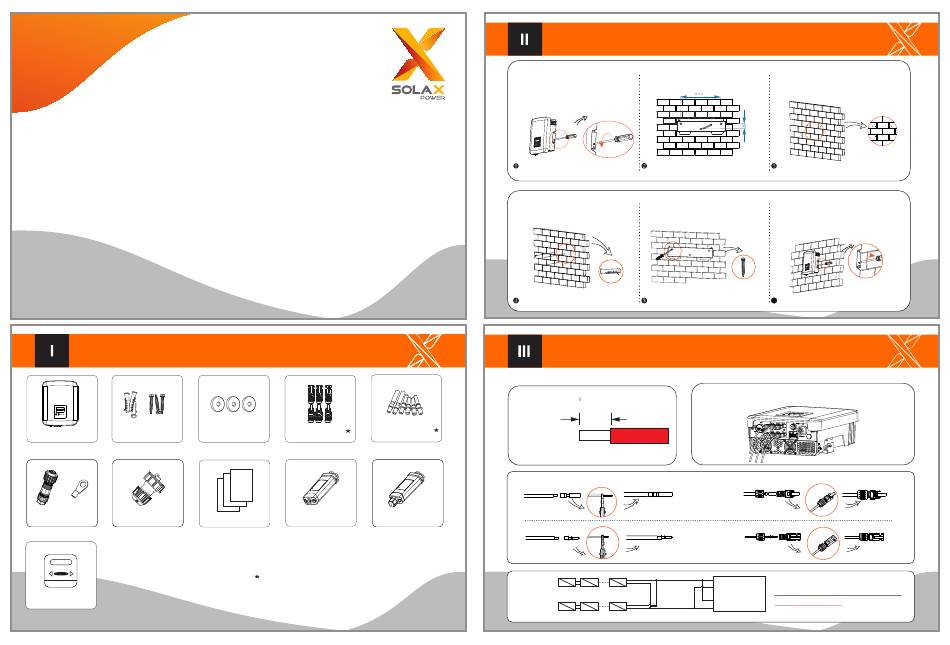

Schnellinstallationsanleitung
Serie X3-MIC G2 3 kW - 15 kW
Packliste
Spreizdübel X 3
Unterlegscheibe X 3
Wechselrichter X 1
Blechschraube X 3
AC-Stecker X 1
Wasserdichter Stecker
Erdungsanschluss X1
mit RJ45 X1
Zähler (optional)
Runde
DC-Stiftkontakt X4/6
DC-Stecker X4/6
WLAN-Dongle X1
LAN-Dongle (optional)
Dokumente
2*positiv, 2*negativ für 3 kW - 8 kW und 10 kW (Eingang A: ein String)
3*positiv, 3*negativ für 12 kW - 15 kW und 10 kW (Eingang A: zwei Strings)
Hinweis: Die Verwendung von WLAN- und LAN-Dongle entnehmen
Sie bitte dem entsprechenden Handbuch.
Installation des Wechselrichters
- Und markieren Sie die Position
- Schrauben Sie die Halterung von der
Rückseite des Wechselrichters ab.
(223 mm*30 mm) der drei Löcher.
- Setzen Sie die Spreizdübel ein.
- Schrauben Sie die Blechschrauben ein.
PV-Anschluss
Kabelgröße: 4 mm
7 mm
Abisolierlänge
positiver DC-
Kabel
Stiftkontakt
Klemmkontakt
negativer DC-
Kabel
Stiftkontakt
(Drehmoment: 1,2 ± 0,1 Nm)
Klemmkontakt
×
+
-
+
-
-
PV-Array
- Bohren Sie Löcher mit einem Bohrer 10.
- Tiefe: mindestens 60 mm.
- Richten Sie den Wechselrichter an der
Halterung aus.
- Schrauben Sie die Kreuzschlitzschraube auf
der rechten Seite ein.
Drehmoment: 0,8 ± 0,1 Nm
6
- Richten Sie die PV-Anschlüsse aus.
Stecker
Mutter
Mutter anziehen
Steckerbuchse
Mutter
Mutter anziehen
+
+
PV1
Hinweis!
-
Der PV-Anschlussmodus ist in dieser
+
Box
nicht zulässig!
PV2
-
Wechselrichter
φ
