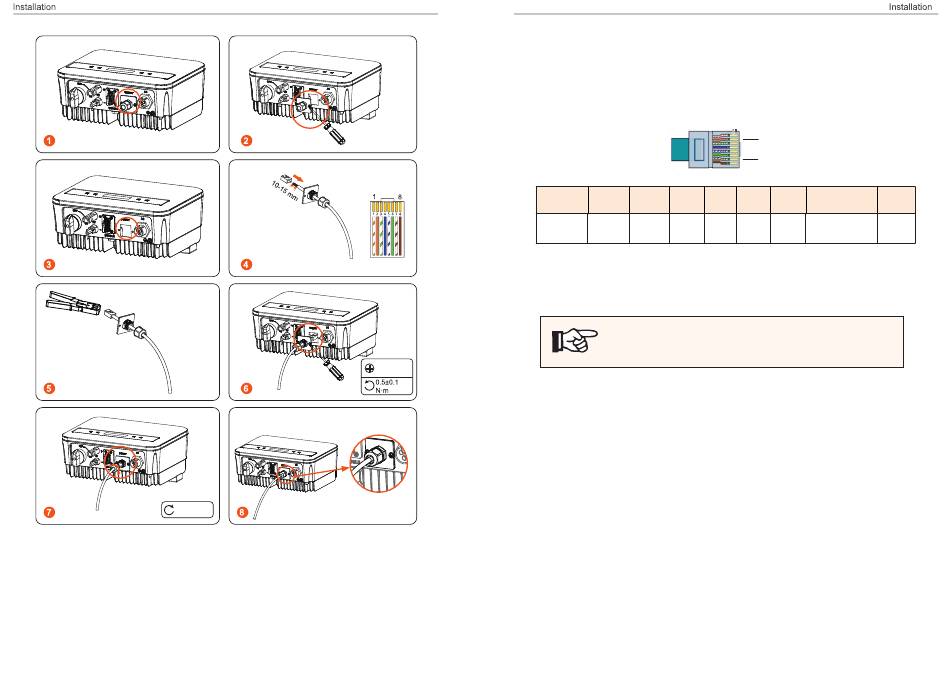

SolaX Power X1-MINI G4 Serie Benutzerhandbuch Seite 26

COM/CT-Port am Wechselrichter
Handfest
48
RJ45 Steckverbinder
Stellen Sie sicher,
dass alle Kabel die
gleiche Länge haben.
Schraubkappe
Verdrahtung nach 568B-Standard
Kreuzschrau-
bendreher
d. DRM
Die DRM-Funktion (für AS4777) unterstützt verschiedene Modi der
Bedarfsanpassung, indem sie Steuersignale wie unten beschrieben gibt (in
anderen Ländern wird die DRM-Funktion für die Fernabschaltung verwendet).
Der Benutzer sollte die folgenden PIN-Regeln befolgen und mit externen
Geräten zusammenarbeiten, wenn er sie verwendet.
PIN 1 2 3
Definition X DRM0 X
Der DRM teilt sich die Klemmleiste mit der RS485/Meter-Kommunikation.
Für die Anschlussschritte des DRM kann der Benutzer auf die oben genannten
RS485-Anschlüsse verweisen.
Hinweis!
Nur DRM0 ist jetzt verfügbar. DRM0 ist für AS4777.2 AU/NZ.
2
7
4 5 6 7 8
X X X +3.3V X
