SolaX Power X3-PRO G2 Serie Schnellinstallationsanleitung

Schnellinstallationsanleitung
X3-PRO G2 Serie 8 kW - 30 kW

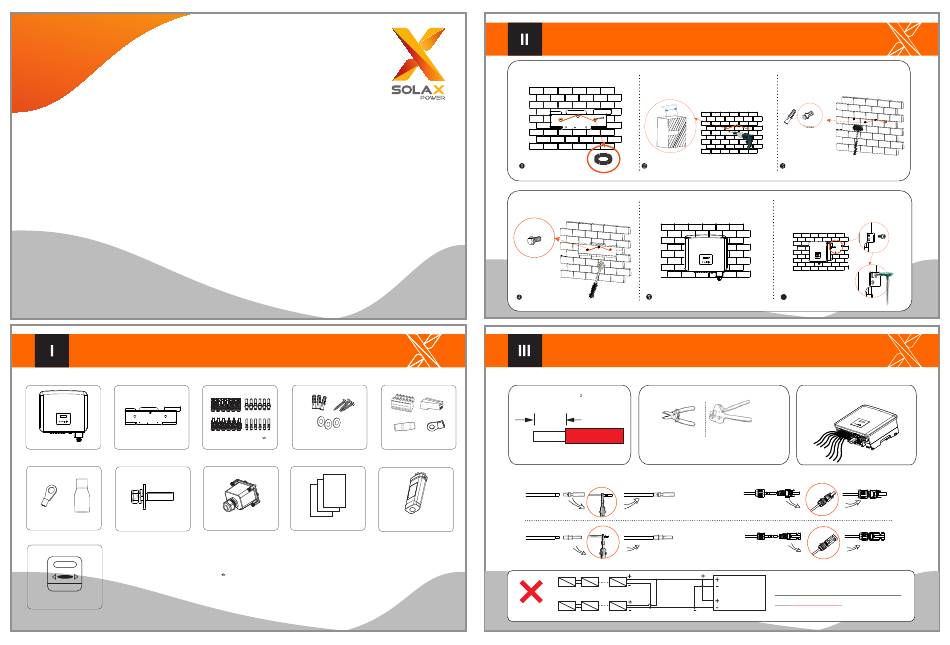

Packliste
Wechselrichter *1 Halterung *1
OT-Klemme *5
M5 Innensechskantschraube *1 AC wasserdichte Abdeckung *1
Klemmenabdeckung *5
Zähler (optional)
(Spreizdübel, Dichtung, Klemmleiste *1, RJ45-Stecker *1
PV-Klemme *8/12
PV-Stiftkontakt *8/12 Blechschraube) *3 Klemmhülse *1, Typ-R-Klemme *1
WLAN/LAN (optional)-/
Dokumente
4G (optional)-Dongle
Bei Wechselrichtern mit zwei MPPT-Eingängen gibt es 4 positive und 4 negative
PV-Klemmen bzw. PV-Stiftkontakte. Bei Wechselrichtern mit drei MPPT-Eingängen
gibt es 6 positive und 6 negative PV-Klemmen bzw. PV-Stiftkontakte.
Hinweis: Die Verwendung von WLAN-Dongle und optionalem Zubehör entnehmen
Sie bitte dem entsprechenden Handbuch.
Installation des Wechselrichters
- Markieren Sie die Position der drei
- Bohren Sie Löcher mit einem Bohrer 10.
Bohrungen. - Tiefe: mindestens 60 mm.
- Ziehen Sie die Blechschrauben fest. - Richten Sie den Wechselrichter an der
Halterung aus.
Außensechskantschlüssel
PV-Anschluss
Werkzeug:
Kabelgröße: 4 mm
7,0 mm
Abisolierlänge
Abisolierzange
Empfohlenes Crimpzangen-Modell:
H4TC0001
Hersteller: Amphenol
Positiver PV-
Kabel Stiftkontakt
Klemmkontakt
Negativer PV-
Kabel Stiftkontakt
Drehmoment: 1,2 ± 0,1 Nm
Klemmkontakt
PV-Array
Φ - Setzen Sie die Spreizschrauben ein.
Spreizdübel
Gummihammer
Φ 10 Bohrer
(Tiefe: 60 mm)
- Ziehen Sie mit dem Innensechskantschlüssel
die Innensechskantschraube auf der rechten
Seite des Wechselrichters fest.
f)
6
Innensechskantschlüssel
(Drehmoment: 1,2 ± 0,1 Nm)
- Richten Sie die PV-Anschlüsse aus.
Crimpzange
Stecker
Mutter
Mutter anziehen
Steckerbuchse
Mutter
Mutter anziehen
PV1 Hinweis!
Der PV-Anschlussmodus ist in dieser
Box nicht zulässig!
PV2
Wechselrichter
