Installation

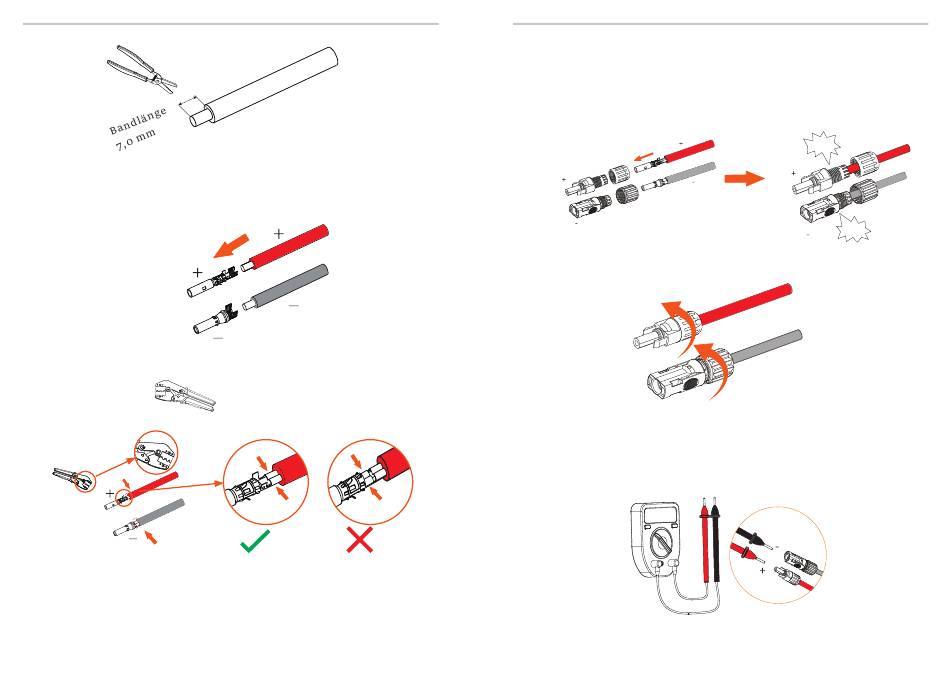

c) Führen Sie den abisolierten Draht in den Stiftkontakt ein (Teil G und I)
und stellen Sie sicher, dass alle Leiterlitzen im Stiftkontakt erfasst werden.
Positiver PV-
Stiftkontakt
Negativer PV-
Stiftkontakt
d) Crimpen Sie den Stiftkontakt mit der MC4 Crimpzange.
MC4 Crimpzange
(4mm² - 6mm²)
(empfohlenes Modell: H4TC0001, Hersteller: Amphenol)
MC4
Crimpzange
28
e) Trennen Sie den DC-Steckverbinder (Teil F und H) in zwei Teile: den
Stecker und die Kabelmutter. Stecken Sie den Draht gewaltsam in den
Stecker. Wenn ein „Klick" zu hören oder zu spüren ist, sitzt die
Stiftkontaktgruppe richtig.
Positiver
PV-Steckverbinder
Negativer PV-Steckverbinder
f) Schrauben Sie dann die Kabelmutter fest.
+
-
g) Verwenden Sie ein Multimeter, um die Leerlaufspannung des Pluspols
und des Minuspols des PV-Kabels zu messen, und stellen Sie sicher, dass die
Leerlaufspannung unter der zulässigen maximalen Eingangsspannung liegt
(andernfalls kann das Gerät beschädigt werden);
Installation
Klick!
Klick!
0.6K-2.0K:<450 V
2.5K-4.0K:<550 V
