Installation

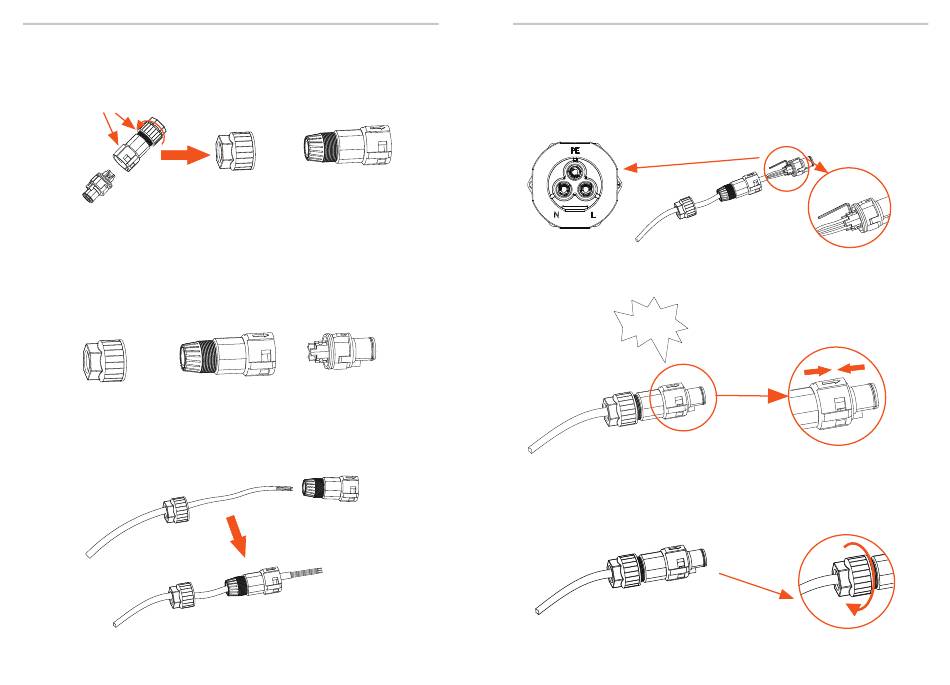

- Trennen Sie A in 2 Komponenten.
zwei Teile
Komponente 1
Komponente 3
- Dann wird der AC-Steckverbinder schließlich in 3 Komponenten
für die Verwendung unterteilt (siehe unten).
Komponente 1 Komponente
e) Schieben Sie die Komponente 1 und die Komponente 2 auf das Kabel.
34
Komponente 2
2 Komponente 3
f) Führen Sie die abisolierten Enden der drei Drähte in das
entsprechende Loch in Komponente 3 ein und ziehen Sie dann die
Schrauben fest (um die Drähte zu fixieren). (Innensechskantschlüssel
(Teil L). Drehmoment: 0,5±0,1N-m)
g) Fügen Sie die Komponente 3 in die Komponente 2 ein.
Klick!
h) Schrauben Sie die Komponente 1 fest an. (Drehmoment: 3±0.3N-m)
Installation
35
