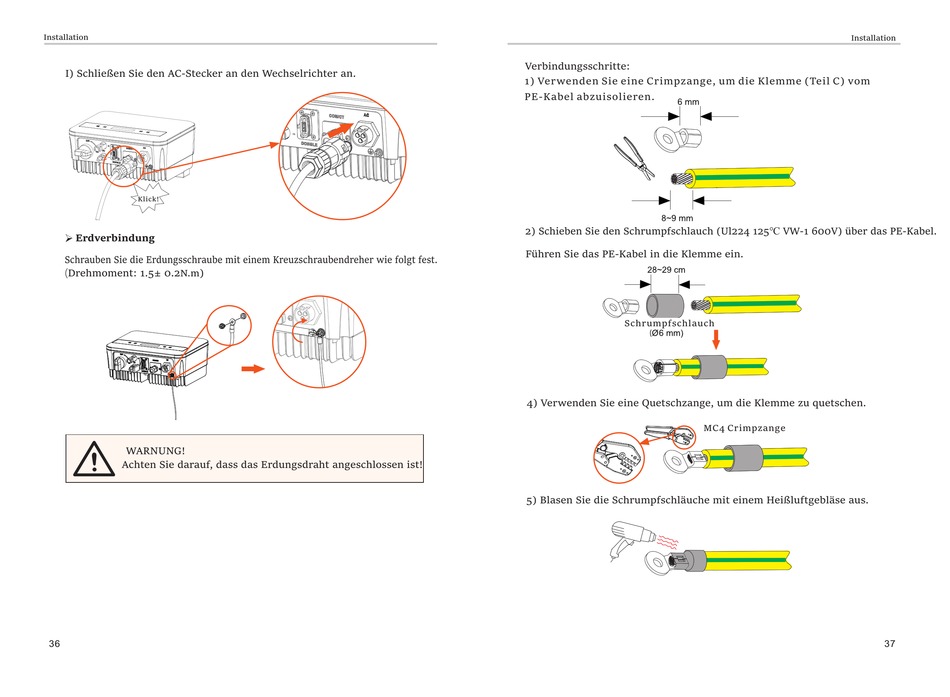

Installation
I) Schließen Sie den AC-Stecker an den Wechselrichter an.
Klick!
Erdverbindung
Ø
Schrauben Sie die Erdungsschraube mit einem Kreuzschraubendreher wie folgt fest.
(Drehmoment: 1.5± 0.2
N .m )
WARNUNG!
Achten Sie darauf, dass das Erdungsdraht angeschlossen ist!
36
Verbindungsschritte:
1) Verwenden Sie eine Crimpzange, um die Klemme (Teil C) vom
PE-Kabel abzuisolieren.
2) Schieben Sie den Schrumpfschlauch (Ul224 125℃ VW-1 600V) über das PE-Kabel.
Führen Sie das PE-Kabel in die Klemme ein.
Schrumpfschlauch
4) Verwenden Sie eine Quetschzange, um die Klemme zu quetschen.
5) Blasen Sie die Schrumpfschläuche mit einem Heißluftgebläse aus.
Installation
MC4 Crimpzange
