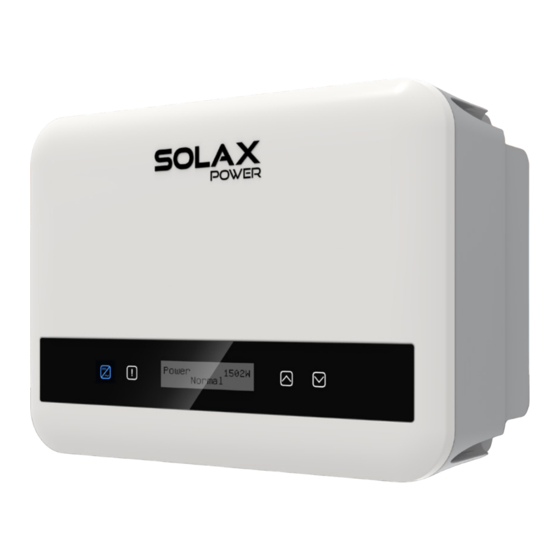

SolaX Power X1-MINI-G4 Installationsanleitung
Verwandte Anleitungen für SolaX Power X1-MINI-G4
Inhaltszusammenfassung für SolaX Power X1-MINI-G4
-
Seite 5: Sicherheit
Sicherheit Allgemeiner Hinweis 1. Inhalt kann regelmäßig aktualisiert oder überarbeitet werden. SolaX behält sich das Recht vor, Verbesserungen oder Änderungen an dem/den in diesem Handbuch beschriebenen Produkt(en) und Programm(en) ohne vorherige Ankündigung vorzunehmen. 2. Die Installation, Wartung und Netz-bezogene Einstellung darf nur von qualifiziertem Personal durchgeführt werden, das: •... - Seite 6 GEFAHR! Tödliche Gefahr durch Stromschlag durch den Wechselrichter • Betreiben Sie den Wechselrichter nur, wenn er technisch einwandfrei ist. Andernfalls besteht Stromschlag- oder Brandgefahr; • Öffnen Sie das Gehäuse auf keinen Fall ohne Genehmigung von SolaX. Eigenmächtiges Öffnen führt zum Verlust der Garantie und kann zu tödlichen Gefahren oder schweren Verletzungen durch Stromschlag führen.
- Seite 26 Installation Angle / Installationswinkel / Angle d'installation / Ángulo de instalación / Ângulo de instalação / Installatiehoek / Angolazione di installazione / Kąt instalacji / Instalační úhel / Installationsvinkel / Unghi de instalare ≤5° Installation Space / Installationsraum / Espace d'installation / Espacio de instalación / Espaço de instalação / Installatieruimte / Spazio di installazione / Przestrzeń...
- Seite 28 Cross screwdriver 1.2±0.1 N·m PE Connection / Schutzerdungs-Anschluss / Connexion PE / Conexión PE / Ligação à Terra / PE-aansluiting / Collegamento PE / Połączenie PE / PE připojení / PE-anslutning / Conexiune PE 6 mm 28~29 cm Heat-shrink tube PE line: 2.5~6 mm (5 mm) 8~9 mm...
- Seite 29 0.5±0.1 AC Cable N·m Click 3±0.3 N·m Click DC Side Connection / Gleichstrom-seitiger Anschluss / Connexion côté CC / Conexión lateral de CC / Ligação lateral CC / Aansluiting gelijkspanningszijde / Collegamento lato CC / Połączenie po stronie DC / Boční připojení stejnosměrného proudu / Anslutning på...
- Seite 30 MC4 Crimping tool ﹣ Click Positive terminal Positive ﹣ Negative ﹣ Negative terminal ﹣ Click ﹣ ﹣ Click 0.6K-2.0K: <450 V 2.5K-3.3K:<550 V * Seal the unused PV terminals with the terminal caps. Communication Connection / Kommunikations-Anschluss / Branchement de communication / Conexión de comunicación / Ligação à Comunicação / Communicatie-aansluiting / Collegamento comunicazione / Połączenie komunikacyjne / Komunikační...
- Seite 33 • For direct CT connection. Inverter Load Electrical grid Home Electric Meter Important: The arrows direction on the COM/CT port on the bottom of the CT must point to the public grid side. inverter L line Inverter Public grid electricity Monitoring Connection / Überwachungs-Anschluss / Branchement de surveillance / Conexión de monitorización / Ligação à...
- Seite 34 Power on the System / Schalten Sie das System ein / Mise sous tension du système / Encienda el sistema / Ligue o sistema / Het systeem inschakelen / Accensione del sistema / Włączanie systemu / Zapnutí systému / Slå på systemet / Pornire sistem Turn on DC switch Turn on AC breaker Inverter...
-
