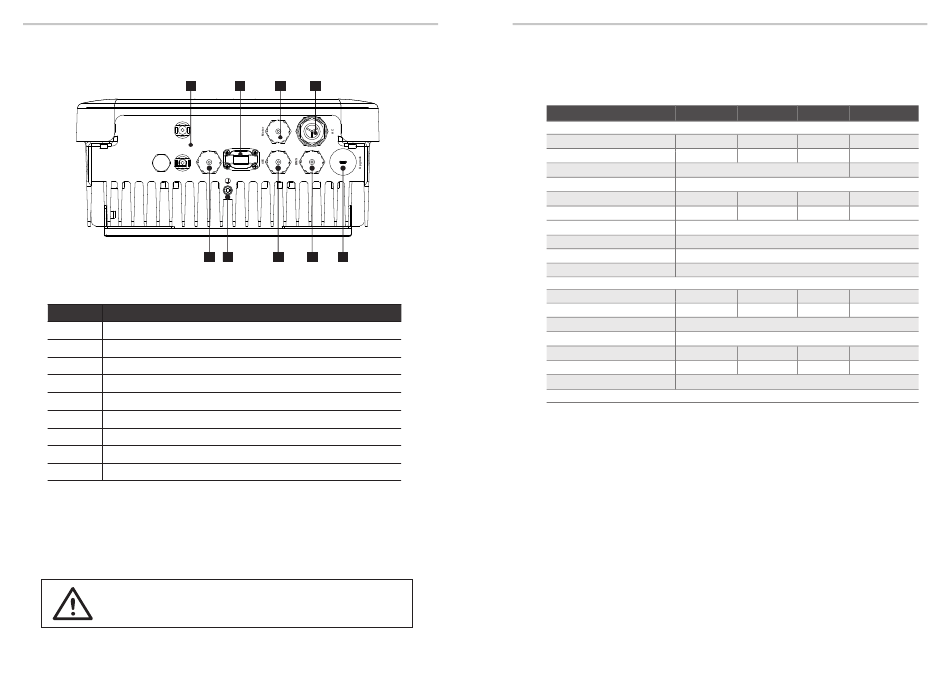

3.3 Anschlussklemmen des Wechselrichters

A
+
BAT
-
Pos. Beschreibung
A Batterieanschlussbereich
B Anschluss für externes Pocket WiFi/GPRS/LAN
C Anschluss für externen Zähler oder CT (Stromstärkenmessfühler)
D AC-Steckverbinder
E DRM-Anschluss
F Erdungsschraube
G Rs485
H Batteriekommunikation
USB-Anschluss für Aktualisierung
I
WARNUNG!
Die Installation muss durch eine Elektrofachkraft erfolgen.
12
B C D
DRM
WiFi/LAN/GPRS
E E F A G E H I

4. Technische Daten

4.1 AC-Ausgang/-Eingang

Modell X1-AC-3.0
AC-Ausgang
AC-Nennleistung [VA] 3000
Max. AC-Scheinleistung [VA] 3000
Nennnetzspannung (Bereich) [V]
Nennnetzfrequenz [Hz]
AC-Nennstrom [A] 13
Max. AC-Strom [A] 13,6
Max. Überstromschutz [A]
Leistungsfaktor
Gesamtklirrfaktor (THDi)
Lastregelung
AC-Eingang
AC-Nennleistung [VA]
3000
Max. AC-Scheinleistung [VA]
3000
Nennnetzspannung (Bereich) [V ]
Nennnetzfrequenz [Hz]
AC-Nennstrom [A]
13
Max. AC-Strom [A] 13,6
Max. Kurzschlussstrom (Isc) [A]
Leistungsfaktor
Technische Daten
X1-AC-3.6 X1-AC-4.6 X1-AC-5.0
3680 4600 4999
3680 4600 4999
220/230/240 (180 bis 280) 230/240 (180 bis 280)
50/60
16 20 21,7
16,8 (16 für G98) 21 21,7
45
0,8 kapazitiv bis 0,8 induktiv
< 2%
optional
3680 4600 4999
3680 4600 4999
220/230/240 (180 bis 280)
50/60
16 20 21,7
16,8 (16 für G98) 21 21,7
45
0,8 kapazitiv bis 0,8 induktiv
13
