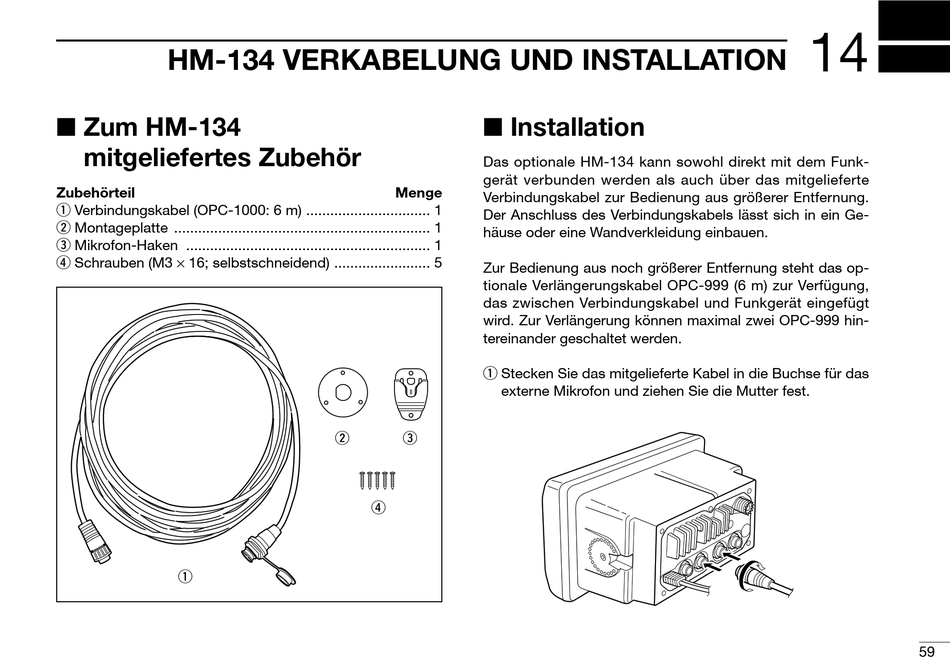

HM-134 VERKABELUNG UND INSTALLATION
Zum HM-134
mitgeliefertes Zubehör
Zubehörteil
q Verbindungskabel (OPC-1000: 6 m) ............................... 1
w Montageplatte ................................................................ 1
e Mikrofon-Haken ............................................................. 1
r Schrauben (M3 × 16; selbstschneidend) ........................ 5
q
Installation
Das optionale HM-134 kann sowohl direkt mit dem Funk-
gerät verbunden werden als auch über das mitgelieferte
Menge
Verbindungskabel zur Bedienung aus größerer Entfernung.
Der Anschluss des Verbindungskabels lässt sich in ein Ge-
häuse oder eine Wandverkleidung einbauen.
Zur Bedienung aus noch größerer Entfernung steht das op-
tionale Verlängerungskabel OPC-999 (6 m) zur Verfügung,
das zwischen Verbindungskabel und Funkgerät eingefügt
wird. Zur Verlängerung können maximal zwei OPC-999 hin-
tereinander geschaltet werden.
q Stecken Sie das mitgelieferte Kabel in die Buchse für das
externe Mikrofon und ziehen Sie die Mutter fest.
w
e
r
14
59
