y KANALKENNZEICHNUNG
Die Kanalkennzeichnung erscheint, falls sie program-
miert ist. (S. 11)
„Low Batt" blinkt, wenn die Betriebsspannung auf
10 V oder darunter abgefallen ist.
u ANZEIGE DER KANALNUMMER
Zeigt die Nummer des gewählten Betriebskanals an.
„A" erscheint, wenn ein Simplexkanal gewählt ist. (S. 9)
•
„F" erscheint, wenn die [F]-Taste gedrückt wurde.
•
i ANZEIGE FÜR ANRUFKANAL (S. 8)
„CALL" erscheint, wenn der Anrufkanal gewählt ist.
o ANZEIGE FÜR KANALGRUPPEN (S. 9)
Zeigt entweder an, dass die internationalen „INT", die
ATIS- „ATIS" oder DSC-Kanäle „DSC" eingestellt sind
(abhängig von der Freischaltung durch den Händler).
!0 DUPLEX-ANZEIGE (S. 9)
Erscheint, wenn ein Duplexkanal gewählt ist.
• Duplexkanäle haben unterschiedliche Sende- und Empfangs-
frequenzen.
!1 SENDELEISTUNGSANZEIGE (S. 10)
„25W" zeigt an, dass hohe Sendeleistung eingestellt ist.
„1W" zeigt an, dass niedrige Sendeleistung eingestellt
ist.
GERÄTEBESCHREIBUNG

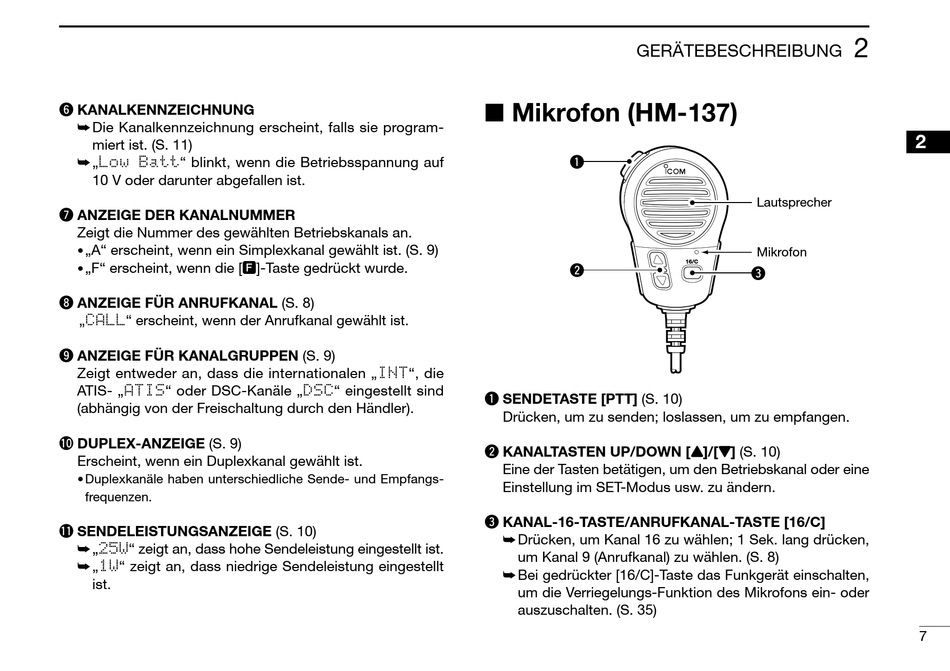

Mikrofon (HM-137)
q
w
q SENDETASTE [PTT] (S. 10)
Drücken, um zu senden; loslassen, um zu empfangen.
w KANALTASTEN UP/DOWN [Y Y ]/[Z Z ] (S. 10)
Eine der Tasten betätigen, um den Betriebskanal oder eine
Einstellung im SET-Modus usw. zu ändern.
e KANAL-16-TASTE/ANRUFKANAL-TASTE [16/C]
Drücken, um Kanal 16 zu wählen; 1 Sek. lang drücken,
um Kanal 9 (Anrufkanal) zu wählen. (S. 8)
Bei gedrückter [16/C]-Taste das Funkgerät einschalten,
um die Verriegelungs-Funktion des Mikrofons ein- oder
auszuschalten. (S. 35)
2
Lautsprecher
Mikrofon
16/C
e
2
7
