2

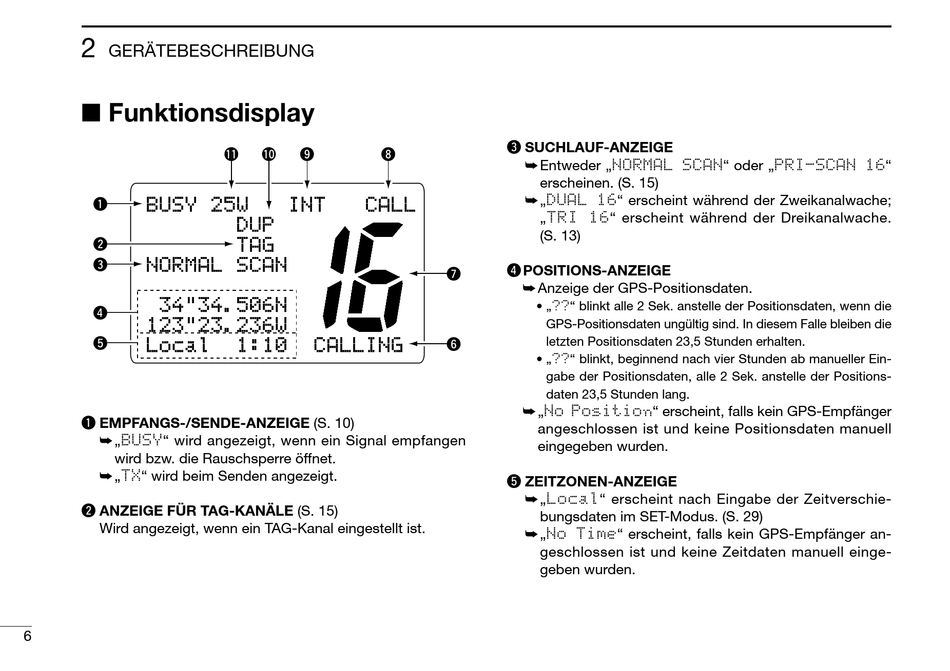

GERÄTEBESCHREIBUNG

Funktionsdisplay

BUSY-25W---INT---CALL
q
LOCAL--DUP
SCRAM--TAG
w
NORMAL-SCAN
e
-34"34.506N
r
123"23.236W
t
Local--1:10--CALLING
q EMPFANGS-/SENDE-ANZEIGE (S. 10)
„BUSY" wird angezeigt, wenn ein Signal empfangen
wird bzw. die Rauschsperre öffnet.
„TX" wird beim Senden angezeigt.
w ANZEIGE FÜR TAG-KANÄLE (S. 15)
Wird angezeigt, wenn ein TAG-Kanal eingestellt ist.
6
!1
!0
o
i
e SUCHLAUF-ANZEIGE
Entweder „NORMAL SCAN" oder „PRI-SCAN 16"
erscheinen. (S. 15)
„DUAL 16" erscheint während der Zweikanalwache;
„TRI 16" erscheint während der Dreikanalwache.
(S. 13)
r POSITIONS-ANZEIGE
u
Anzeige der GPS-Positionsdaten.
• „??" blinkt alle 2 Sek. anstelle der Positionsdaten, wenn die
GPS-Positionsdaten ungültig sind. In diesem Falle bleiben die
y
letzten Positionsdaten 23,5 Stunden erhalten.
• „??" blinkt, beginnend nach vier Stunden ab manueller Ein-
gabe der Positionsdaten, alle 2 Sek. anstelle der Positions-
daten 23,5 Stunden lang.
„No Position" erscheint, falls kein GPS-Empfänger
angeschlossen ist und keine Positionsdaten manuell
eingegeben wurden.
t ZEITZONEN-ANZEIGE
„Local" erscheint nach Eingabe der Zeitverschie-
bungsdaten im SET-Modus. (S. 29)
„No Time" erscheint, falls kein GPS-Empfänger an-
geschlossen ist und keine Zeitdaten manuell einge-
geben wurden.
