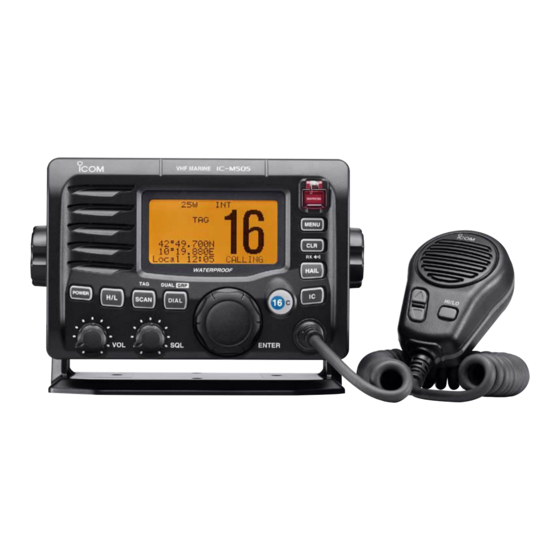

Bild 1
1
Tastenfunktionen .............................................................................................. 2
2
Display .............................................................................................................. 4
3
Mikrofon ............................................................................................................ 5
4
Schnelle Notmeldung ........................................................................................ 6
5
Selektierte Notmeldung mit Position und Uhrzeit .............................................. 8
6
Position und Zeit programmieren .................................................................... 10
7
Senden an alle Schiffe .................................................................................... 11
8
Senden eines Individuellen Anrufs.................................................................. 12
9
Zwei- und Dreikanalüberwachung................................................................... 15
10 ATIS - und DSC - Kanäle einstellen ............................................................... 15
Übersetzt aus der Englischen Bedienungsanleitung der Firma
ohne Garantie auf Richtigkeit.
Jörg Jacobs
Ernst Giese Str. 6
58675 Hemer
Bedienungsanleitung IC-M505
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Icom IC-M505
Inhaltszusammenfassung für Icom IC-M505
-
Seite 1: Inhaltsverzeichnis
Bedienungsanleitung IC-M505 Bild 1 Tastenfunktionen ....................2 Display ......................4 Mikrofon ......................5 Schnelle Notmeldung ..................6 Selektierte Notmeldung mit Position und Uhrzeit ..........8 Position und Zeit programmieren ..............10 Senden an alle Schiffe ..................11 Senden eines Individuellen Anrufs..............12 Zwei- und Dreikanalüberwachung.............. -
Seite 2: Tastenfunktionen
1 Tastenfunktionen 1 Tastenfunktionen Abbildung 1.1 Notmeldungs - Taste [DISTRESS] 5 Sekunden festhalten um eine Notmeldung abzusetzen. DSC –Menü Taste [MENU] Schaltet das DSC – Menü ein und aus Clear – Taste [CLR] Löscht die eingegebene Funktion. Nebelhornfunktion [HAIL * RX] Wechselsprechanlage INTERCOM [IC] Kanal 16 –... - Seite 3 1 Tastenfunktionen • Drücken der H/L – Taste und gleichzeitiges Drehen justiert die Beleuchtung • 1 Sekunde drücken um GPS-Informationen anzuzeigen.( Wenn GPS angeschlossen!) • Drücken des Kanalwählers = ENTER Wahlschalter für Dual- und Tri-Watch [DIAL * DUAL/GRP] • Drücken um de regulären Kanal einzustellen •...
-
Seite 4: Display
2 Display 2 Display Abbildung 2.1 RX – Symbol Erscheint, wenn der Empfangs-Lautsprecher-Modus eingeschaltet ist Leistungsanzeige Anzeige für TAG – Kanäle Anzeige für DUPLEX-Kanäle Kanalgruppenanzeige Zeigt an, ob die internationalen "INT, die DSC- "DSC" oder die ATIS- "ATIS" Kanäle eingeschaltet sind. Anrufkanal-Anzeige Anzeige für entladenen Akku Blinkt, wenn die Betriebsspannung auf 10 Volt und tiefer fällt. -
Seite 5: Mikrofon
3 Mikrofon • "NO TIME" erscheint, wenn keine Daten manuell eingegeben wurden und kein GPS angeschlossen ist. Positions-Anzeige • Anzeige der GPS-Positionsdaten "??" blinken bei ungültigen Daten • "NO POSITION" wenn keine Positionsdaten manuell eingegeben wurden und kein GPS angeschlossen ist. Suchlauf-Anzeige •... -
Seite 6: Schnelle Notmeldung
4 Schnelle Notmeldung • Drücken, um TAG-Kanäle zu prüfen, die Suchlaufrichtung zu ändern oder die Suchlauf-Fortsetzung mauell zu starten 3 Taste für Sendeleistung [HI/LO] Drücken um die Sendeleistung zu wechseln.(Einige Kanäle sind auf niedrige Leistung festgelegt.) Funkgerät mit gedrückter HI/LO-Taste einschalten, um die Verriegelungs-Funktion der Mikrofontasten ein- oder auszuschalten. - Seite 7 4 Schnelle Notmeldung • der Notanruf wird nun alle 3,4 bis 4,5 Minuten wiederholt. • nach 2 Sekunden schaltet der Empfänger nach Kanal 16 um. d) Eine Bestätigung auf Kanal 70 durch eine Küstenfunkstelle oder ein funkausrüstungspflichtiges Schiff, schaltet die Wiederholungen des Notanrufs aus.
-
Seite 8: Selektierte Notmeldung Mit Position Und Uhrzeit
5 Selektierte Notmeldung mit Position und Uhrzeit 5 Selektierte Notmeldung mit Position und Uhrzeit Bevor die Notmeldung abgeschickt wird, sollte die Art des Notfalls selektiert werden. Wenn kein GPS angeschlossen ist außerdem die Position und die Uhrzeit. Alle Einstellungen werden unter dem "Menü" vorgenommen. Menu –... - Seite 9 5 Selektierte Notmeldung mit Position und Uhrzeit Abbildung 5.2 Wenn ein GPS – Gerät angeschlossen ist, erscheinen die folgenden Bilder nicht. Eingabe der Position: Abbildung 5.3 • Durch Drehen des Kanalschalters die Zahlen eingeben • wenn die Zahl richtig ist, den Kanalschalter drücken [ENTER] •...
-
Seite 10: Position Und Zeit Programmieren
6 Position und Zeit programmieren Dann die DISTRESS – Taste 5 Sekunden lang drücken. Wenn die Eingabe erfolgt ist, erscheint folgendes Display: Abbildung 5.5 Nachdem eine Rückmeldung empfangen wurde wird der weitere Notverkehr auf Kanal 16 abgewickelt. Abbildung 5.6 6 Position und Zeit programmieren Wenn kein GPS angeschlossen ist, MENU-Taste drücken "POSITION INPUT"... -
Seite 11: Senden An Alle Schiffe
7 Senden an alle Schiffe Abbildung 5.4 Manuell programmierte Positions- und Zeitdaten bleiben 23,5 Stunden erhalten 7 Senden an alle Schiffe Kanal 70 ist fast überall der Empfangskanal. Bei Mitteilungen ist diese Funktion zu nutzen. Abbildung 7.1 Abbildung 7.2 Wenn Kategorie „Routine“ gewählt wird, sendet das Gerät nur mit 1 Watt Leistung. -
Seite 12: Senden Eines Individuellen Anrufs
8 Senden eines Individuellen Anrufs Nach Eingabe der Kategorie, Routine, Safety, Urgency oder Distress wird der Kanal ausgewählt, auf dem die Meldung abgesetzt wird. Bei allen Schiffen im Senderadius wird nach dem Ausschalten des "Beep" mit CLR automatisch auf Kanal 16 umgeschaltet, ebenso bei dem Schiff das die Meldung gesendet hat. - Seite 13 8 Senden eines Individuellen Anrufs Abbildung 8.1 Die MMSI-Nummer der gerufenen Station eingeben. Abbildung 8.2 Entsprechenden Kanal aussuchen.(Drehen des Kanalwählers, ENTER wenn ok.) Abbildung 8.3 Individuelle Anrufe müssen per DSC bestätigt werden...
- Seite 14 8 Senden eines Individuellen Anrufs Die gerufene Station kann den Anruf durch ENTER (Drücken des Kanalwählers) beantworten. Es erscheint: Abbildung 8.4 Je nach Auswahl erscheint es auf dem Display der rufenden Station. Abbildung 8.5...
-
Seite 15: Zwei- Und Dreikanalüberwachung
• "DUAL 16" erscheint bei der Zweikanalüberwachung: "TRI 16" bei der Dreikanalüberwachung. 10 ATIS – und DSC - Kanäle einstellen Beim IC-M505 stehen vorprogrammiert 57 ATIS und 57 DSC - Kanäle und 57 internationale Kanäle zur Verfügung. • Mit [DIAL] einen regulären Kanal wählen •...
