9
VERKABELUNG UND WARTUNG

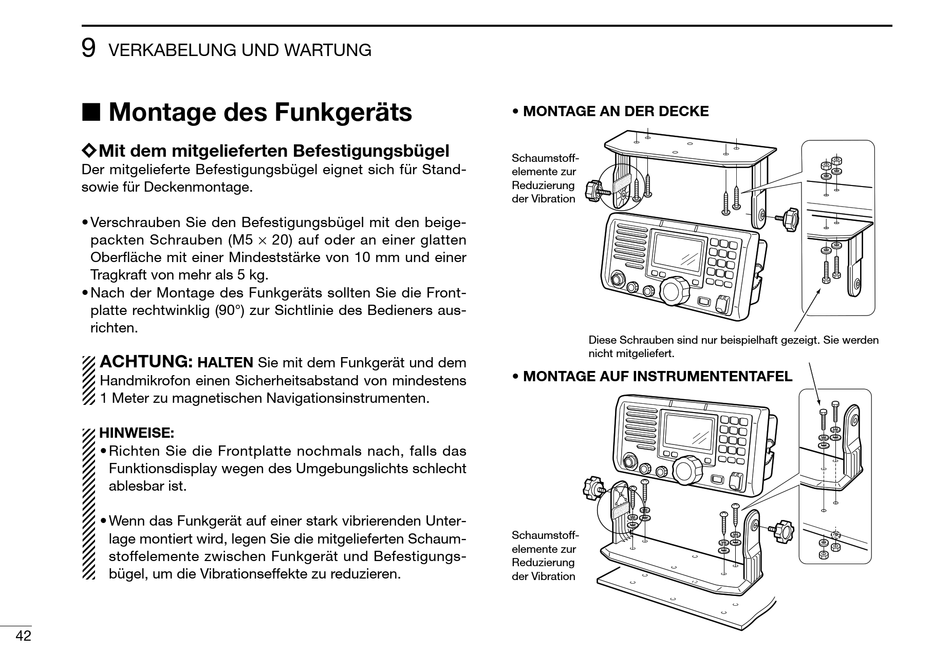

Montage des Funkgeräts
ï ï Mit dem mitgelieferten Befestigungsbügel
Der mitgelieferte Befestigungsbügel eignet sich für Stand-
sowie für Deckenmontage.
• Verschrauben Sie den Befestigungsbügel mit den beige-
packten Schrauben (M5 × 20) auf oder an einer glatten
Oberfläche mit einer Mindeststärke von 10 mm und einer
Tragkraft von mehr als 5 kg.
• Nach der Montage des Funkgeräts sollten Sie die Front-
platte rechtwinklig (90°) zur Sichtlinie des Bedieners aus-
richten.
ACHTUNG:
Handmikrofon einen Sicherheitsabstand von mindestens
1 Meter zu magnetischen Navigationsinstrumenten.
HINWEISE:
• Richten Sie die Frontplatte nochmals nach, falls das
Funktionsdisplay wegen des Umgebungslichts schlecht
ablesbar ist.
• Wenn das Funkgerät auf einer stark vibrierenden Unter-
lage montiert wird, legen Sie die mitgelieferten Schaum-
stoffelemente zwischen Funkgerät und Befestigungs-
bügel, um die Vibrationseffekte zu reduzieren.
42
HALTEN Sie mit dem Funkgerät und dem
• MONTAGE AN DER DECKE
Schaumstoff-
elemente zur
Reduzierung
der Vibration
Diese Schrauben sind nur beispielhaft gezeigt. Sie werden
nicht mitgeliefert.
• MONTAGE AUF INSTRUMENTENTAFEL
Schaumstoff-
elemente zur
Reduzierung
der Vibration
