13

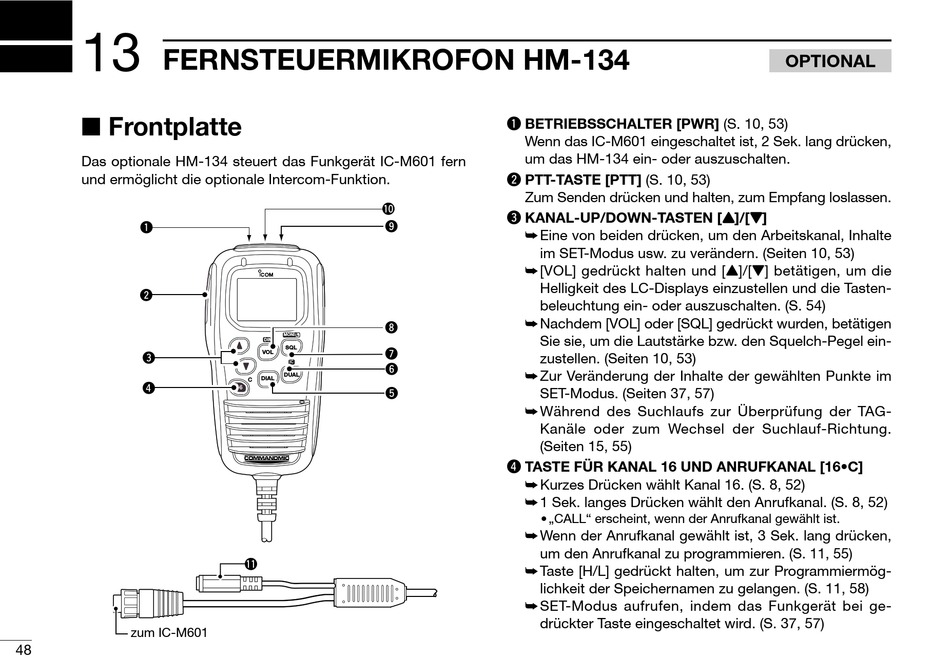

FERNSTEUERMIKROFON HM-134
Frontplatte
Das optionale HM-134 steuert das Funkgerät IC-M601 fern
und ermöglicht die optionale Intercom-Funktion.
q
w
e
r
zum IC-M601
48
!0
o
i
MONI
L
DIM
SQL
u
VOL
IC
y
DUAL
DIAL
C
t
!1
q BETRIEBSSCHALTER [PWR] (S. 10, 53)
Wenn das IC-M601 eingeschaltet ist, 2 Sek. lang drücken,
um das HM-134 ein- oder auszuschalten.
w PTT-TASTE [PTT] (S. 10, 53)
Zum Senden drücken und halten, zum Empfang loslassen.
e KANAL-UP/DOWN-TASTEN [Y Y ]/[Z Z ]
Eine von beiden drücken, um den Arbeitskanal, Inhalte
im SET-Modus usw. zu verändern. (Seiten 10, 53)
[VOL] gedrückt halten und [Y]/[Z] betätigen, um die
Helligkeit des LC-Displays einzustellen und die Tasten-
beleuchtung ein- oder auszuschalten. (S. 54)
Nachdem [VOL] oder [SQL] gedrückt wurden, betätigen
Sie sie, um die Lautstärke bzw. den Squelch-Pegel ein-
zustellen. (Seiten 10, 53)
Zur Veränderung der Inhalte der gewählten Punkte im
SET-Modus. (Seiten 37, 57)
Während des Suchlaufs zur Überprüfung der TAG-
Kanäle oder zum Wechsel der Suchlauf-Richtung.
(Seiten 15, 55)
r TASTE FÜR KANAL 16 UND ANRUFKANAL [16•C]
Kurzes Drücken wählt Kanal 16. (S. 8, 52)
1 Sek. langes Drücken wählt den Anrufkanal. (S. 8, 52)
• „CALL" erscheint, wenn der Anrufkanal gewählt ist.
Wenn der Anrufkanal gewählt ist, 3 Sek. lang drücken,
um den Anrufkanal zu programmieren. (S. 11, 55)
Taste [H/L] gedrückt halten, um zur Programmiermög-
lichkeit der Speichernamen zu gelangen. (S. 11, 58)
SET-Modus aufrufen, indem das Funkgerät bei ge-
drückter Taste eingeschaltet wird. (S. 37, 57)
OPTIONAL
