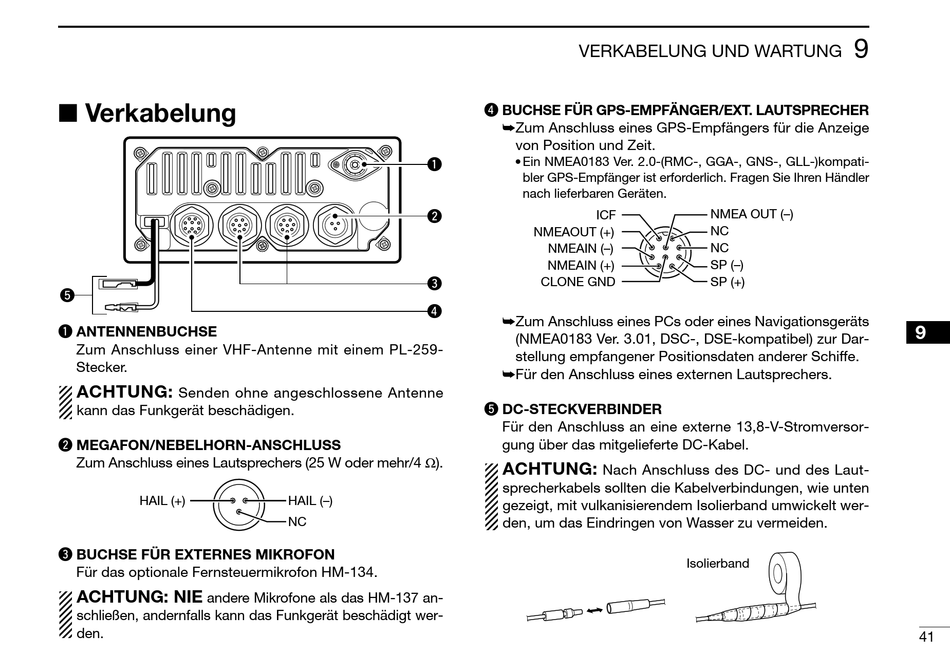

Verkabelung
t
q ANTENNENBUCHSE
Zum Anschluss einer VHF-Antenne mit einem PL-259-
Stecker.
ACHTUNG:
Senden ohne angeschlossene Antenne
kann das Funkgerät beschädigen.
w MEGAFON/NEBELHORN-ANSCHLUSS
Zum Anschluss eines Lautsprechers (25 W oder mehr/4 Ω).
HAIL (+)
e BUCHSE FÜR EXTERNES MIKROFON
Für das optionale Fernsteuermikrofon HM-134.
ACHTUNG: NIE
andere Mikrofone als das HM-137 an-
schließen, andernfalls kann das Funkgerät beschädigt wer-
den.
q
w
e
r
HAIL (–)
NC
VERKABELUNG UND WARTUNG
r BUCHSE FÜR GPS-EMPFÄNGER/EXT. LAUTSPRECHER
Zum Anschluss eines GPS-Empfängers für die Anzeige
von Position und Zeit.
• Ein NMEA0183 Ver. 2.0-(RMC-, GGA-, GNS-, GLL-)kompati-
bler GPS-Empfänger ist erforderlich. Fragen Sie Ihren Händler
nach lieferbaren Geräten.
ICF
NMEAOUT (+)
NMEAIN (–)
NMEAIN (+)
CLONE GND
Zum Anschluss eines PCs oder eines Navigationsgeräts
(NMEA0183 Ver. 3.01, DSC-, DSE-kompatibel) zur Dar-
stellung empfangener Positionsdaten anderer Schiffe.
Für den Anschluss eines externen Lautsprechers.
t DC-STECKVERBINDER
Für den Anschluss an eine externe 13,8-V-Stromversor-
gung über das mitgelieferte DC-Kabel.
ACHTUNG:
Nach Anschluss des DC- und des Laut-
sprecherkabels sollten die Kabelverbindungen, wie unten
gezeigt, mit vulkanisierendem Isolierband umwickelt wer-
den, um das Eindringen von Wasser zu vermeiden.
9
NMEA OUT (–)
NC
NC
SP (–)
SP (+)
Isolierband
9
41
