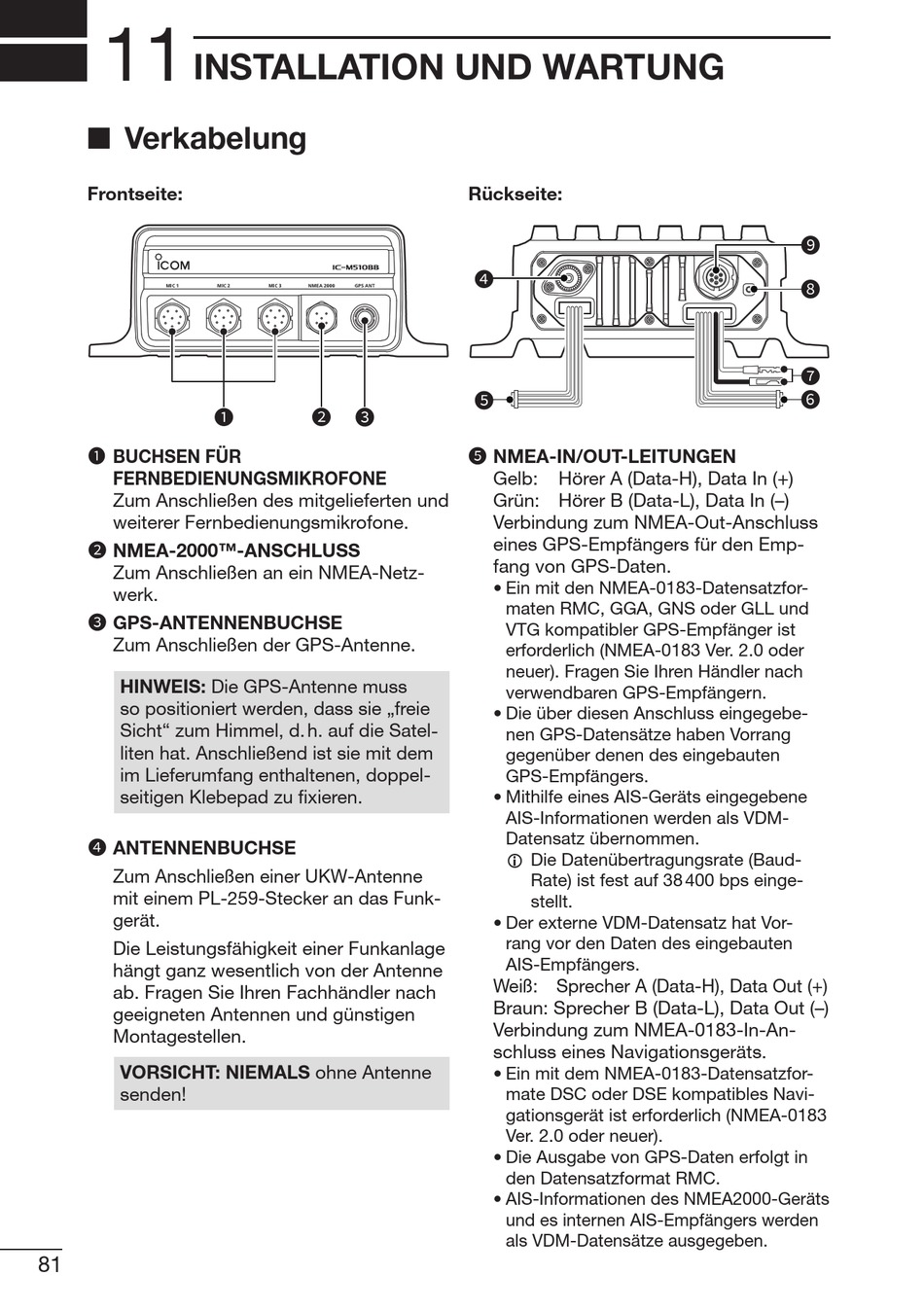

INSTALLATION UND WARTUNG

■ Verkabelung

Frontseite:
1 BUCHSEN FÜR
FERNBEDIENUNGSMIKROFONE
Zum Anschließen des mitgelieferten und
weiterer Fern bedienungsmikrofone.
2 NMEA-2000™-ANSCHLUSS
Zum Anschließen an ein NMEA-Netz-
werk.
3 GPS-ANTENNENBUCHSE
Zum Anschließen der GPS-Antenne.
HINWEIS: Die GPS-Antenne muss
so positioniert werden, dass sie „freie
Sicht" zum Himmel, d. h. auf die Satel-
liten hat. Anschließend ist sie mit dem
im Lieferumfang enthaltenen, doppel-
seitigen Klebepad zu fixieren.
4 ANTENNENBUCHSE
Zum Anschließen einer UKW-Antenne
mit einem PL-259-Stecker an das Funk-
gerät.
Die Leistungsfähigkeit einer Funkanlage
hängt ganz wesentlich von der Antenne
ab. Fragen Sie Ihren Fachhändler nach
geeigneten Antennen und günstigen
Montagestellen.
VORSICHT: NIEMALS ohne Antenne
senden!
81
1 2 3
Rückseite:
4
5
5 NMEA-IN/OUT-LEITUNGEN
Gelb: Hörer A (Data-H), Data In (+)
Grün: Hörer B (Data-L), Data In (–)
Verbindung zum NMEA-Out-Anschluss
eines GPS-Empfängers für den Emp-
fang von GPS-Daten.
• Ein mit den NMEA-0183-Datensatzfor-
maten RMC, GGA, GNS oder GLL und
VTG kompatibler GPS-Empfänger ist
erforderlich (NMEA-0183 Ver. 2.0 oder
neuer). Fragen Sie Ihren Händler nach
verwendbaren GPS-Empfängern.
• Die über diesen Anschluss eingegebe-
nen GPS-Datensätze haben Vorrang
gegenüber denen des eingebauten
GPS-Empfängers.
• Mithilfe eines AIS-Geräts eingegebene
AIS-Informationen werden als VDM-
Datensatz übernommen.
L Die Datenübertragungsrate (Baud-
Rate) ist fest auf 38 400 bps einge-
stellt.
• Der externe VDM-Datensatz hat Vor-
rang vor den Daten des eingebauten
AIS-Empfängers.
Weiß: Sprecher A (Data-H), Data Out (+)
Braun: Sprecher B (Data-L), Data Out (–)
Verbindung zum NMEA-0183-In-An-
schluss eines Navigationsgeräts.
• Ein mit dem NMEA-0183-Datensatzfor-
mate DSC oder DSE kompatibles Navi-
gationsgerät ist erforderlich (NMEA-0183
Ver. 2.0 oder neuer).
• Die Ausgabe von GPS-Daten erfolgt in
den Datensatzformat RMC.
• AIS-Informationen des NMEA2000-Geräts
und es internen AIS-Empfängers werden
als VDM-Datensätze ausgegeben.
9
8
7
6
