14

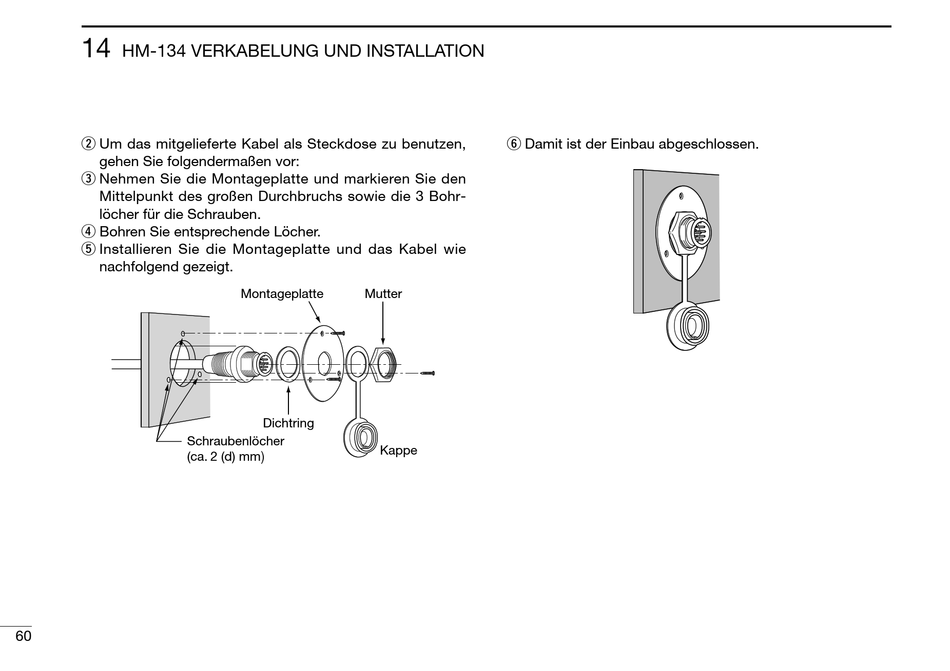

HM-134 VERKABELUNG UND INSTALLATION
w Um das mitgelieferte Kabel als Steckdose zu benutzen,
gehen Sie folgendermaßen vor:
e Nehmen Sie die Montageplatte und markieren Sie den
Mittelpunkt des großen Durchbruchs sowie die 3 Bohr-
löcher für die Schrauben.
r Bohren Sie entsprechende Löcher.
t Installieren Sie die Montageplatte und das Kabel wie
nachfolgend gezeigt.
Schraubenlöcher
(ca. 2 (d) mm)
60
Montageplatte
Mutter
Dichtring
Kappe
y Damit ist der Einbau abgeschlossen.
