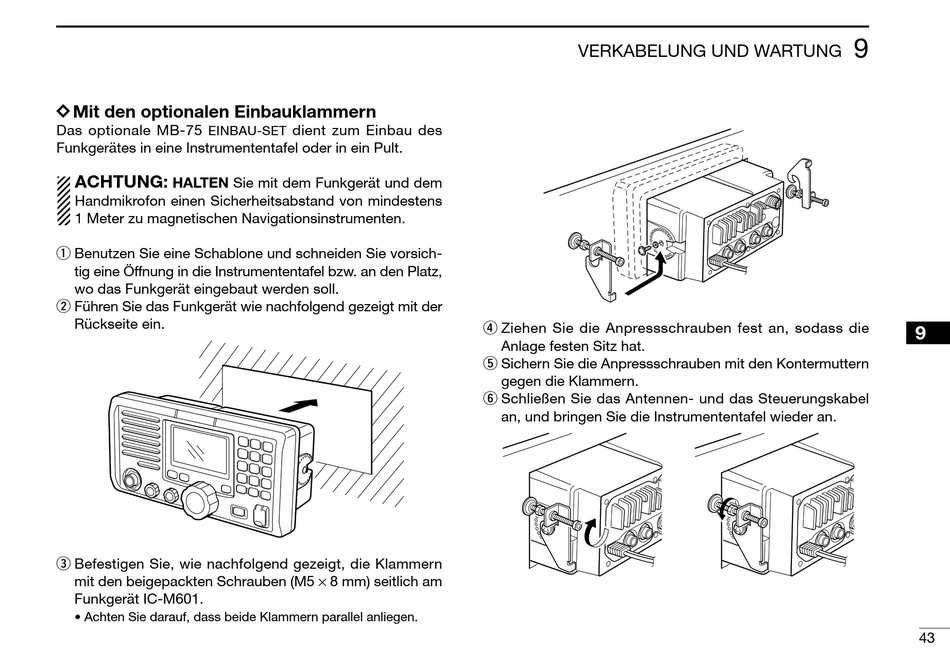

D D Mit den optionalen Einbauklammern
Das optionale MB-75
EINBAU-SET
Funkgerätes in eine Instrumententafel oder in ein Pult.
ACHTUNG:
HALTEN Sie mit dem Funkgerät und dem
Handmikrofon einen Sicherheitsabstand von mindestens
1 Meter zu magnetischen Navigationsinstrumenten.
q Benutzen Sie eine Schablone und schneiden Sie vorsich-
tig eine Öffnung in die Instrumententafel bzw. an den Platz,
wo das Funkgerät eingebaut werden soll.
w Führen Sie das Funkgerät wie nachfolgend gezeigt mit der
Rückseite ein.
e Befestigen Sie, wie nachfolgend gezeigt, die Klammern
mit den beigepackten Schrauben (M5 × 8 mm) seitlich am
Funkgerät IC-M601.
• Achten Sie darauf, dass beide Klammern parallel anliegen.
dient zum Einbau des
VERKABELUNG UND WARTUNG
r Ziehen Sie die Anpressschrauben fest an, sodass die
Anlage festen Sitz hat.
t Sichern Sie die Anpressschrauben mit den Kontermuttern
gegen die Klammern.
y Schließen Sie das Antennen- und das Steuerungskabel
an, und bringen Sie die Instrumententafel wieder an.
9
9
43
