12

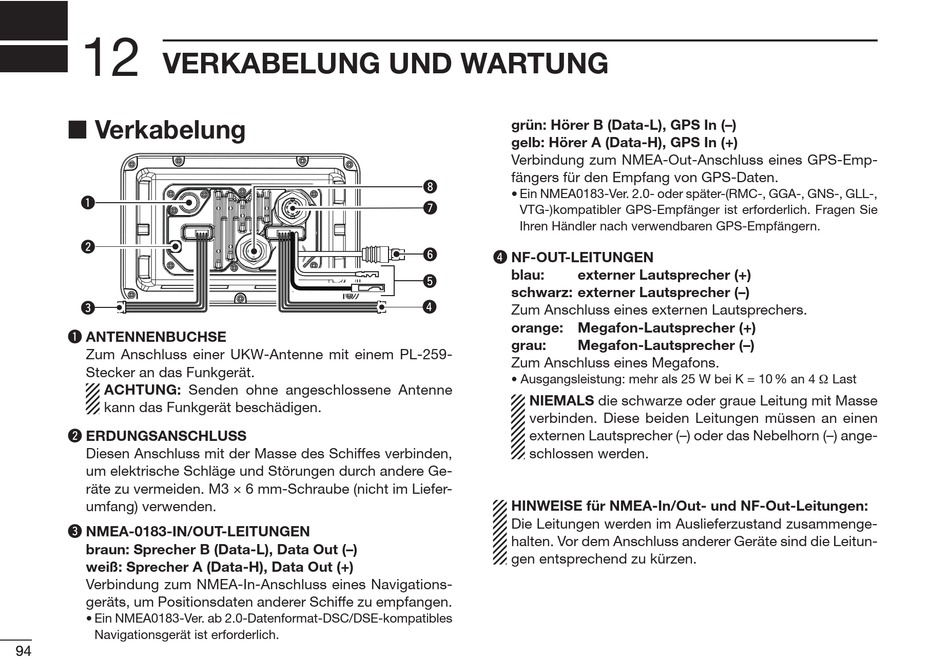

VERKABELUNG UND WARTUNG
I Verkabelung
q
w
e
q ANTENNENBUCHSE
Zum Anschluss einer UKW-Antenne mit einem PL-259-
Stecker an das Funkgerät.
ACHTUNG: Senden ohne angeschlossene Antenne
kann das Funkgerät beschädigen.
w ERDUNGSANSCHLUSS
Diesen Anschluss mit der Masse des Schiffes verbinden,
um elektrische Schläge und Störungen durch andere Ge-
räte zu vermeiden. M3 × 6 mm-Schraube (nicht im Liefer-
umfang) verwenden.
e NMEA-0183-IN/OUT-LEITUNGEN
braun: Sprecher B (Data-L), Data Out (–)
weiß: Sprecher A (Data-H), Data Out (+)
Verbindung zum NMEA-In-Anschluss eines Navigations-
geräts, um Positionsdaten anderer Schiffe zu empfangen.
• Ein NMEA0183-Ver. ab 2.0-Datenformat-DSC/DSE-kompati bles
Navigationsgerät ist erforderlich.
94
94
grün: Hörer B (Data-L), GPS In (–)
gelb: Hörer A (Data-H), GPS In (+)
Verbindung zum NMEA-Out-Anschluss eines GPS-Emp-
fängers für den Empfang von GPS-Daten.
i
• Ein NMEA0183-Ver. 2.0- oder später-(RMC-, GGA-, GNS-, GLL-,
u
VTG-)kompatibler GPS-Empfänger ist erforderlich. Fragen Sie
Ihren Händler nach verwendbaren GPS-Empfängern.
y
r NF-OUT-LEITUNGEN
blau:
externer Lautsprecher (+)
t
schwarz: externer Lautsprecher (–)
r
Zum Anschluss eines externen Lautsprechers.
orange: Megafon-Lautsprecher (+)
grau:
Megafon-Lautsprecher (–)
Zum Anschluss eines Megafons.
• Ausgangsleistung: mehr als 25 W bei K = 10 % an 4 Ω Last
NIEMALS die schwarze oder graue Leitung mit Masse
verbinden. Diese beiden Leitungen müssen an einen
externen Lautsprecher (–) oder das Nebelhorn (–) ange-
schlossen werden.
HINWEISE für NMEA-In/Out- und NF-Out-Leitungen:
Die Leitungen werden im Auslieferzustand zusammenge-
halten. Vor dem Anschluss anderer Geräte sind die Leitun-
gen entsprechend zu kürzen.
