12

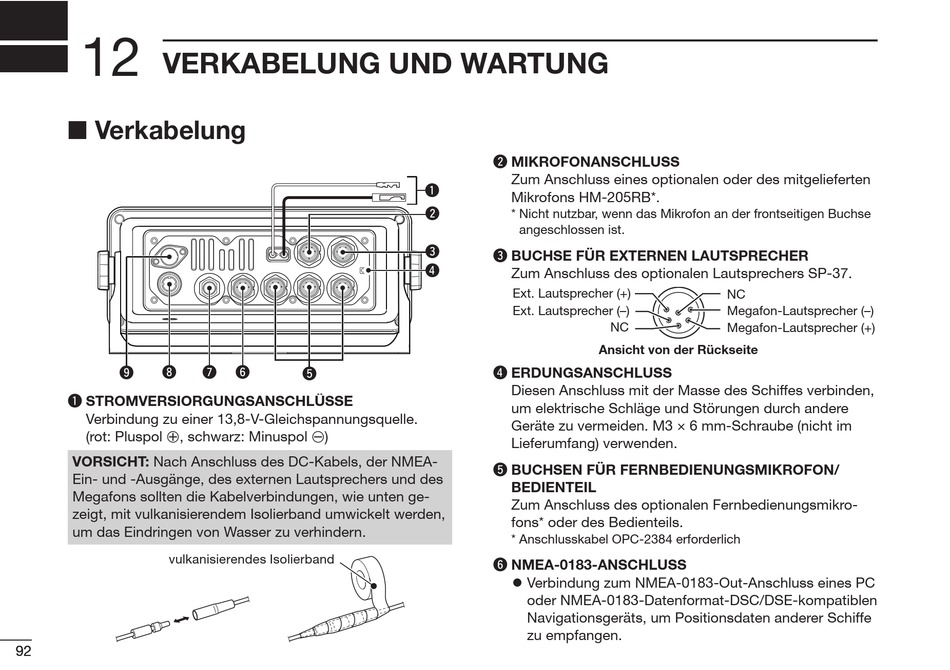

VERKABELUNG UND WARTUNG

■ Verkabelung

i
o
q STROMVERSIORGUNGSANSCHLÜSSE
Verbindung zu einer 13,8-V-Gleichspannungsquelle.
(rot: Pluspol +, schwarz: Minuspol _)
VORSICHT: Nach Anschluss des DC-Kabels, der NMEA-
Ein- und -Ausgänge, des externen Lautsprechers und des
Megafons sollten die Kabelverbindungen, wie unten ge-
zeigt, mit vulkanisierendem Isolierband umwickelt werden,
um das Eindringen von Wasser zu verhindern.
vulkanisierendes Isolierband
92
92
u
y
t
w MIKROFONANSCHLUSS
Zum Anschluss eines optionalen oder des mitgelieferten
q
Mikrofons HM-205RB*.
* Nicht nutzbar, wenn das Mikrofon an der frontseitigen Buchse
w
angeschlossen ist.
e
e BUCHSE FÜR EXTERNEN LAUTSPRECHER
r
Zum Anschluss des optionalen Lautsprechers SP-37.
Ext. Lautsprecher (+)
Ext. Lautsprecher (–)
Ansicht von der Rückseite
r ERDUNGSANSCHLUSS
Diesen Anschluss mit der Masse des Schiffes verbinden,
um elektrische Schläge und Störungen durch andere
Geräte zu vermeiden. M3 × 6 mm-Schraube (nicht im
Lieferumfang) verwenden.
t BUCHSEN FÜR FERNBEDIENUNGSMIKROFON/
BEDIENTEIL
Zum Anschluss des optionalen Fernbedienungsmikro-
fons* oder des Bedienteils.
* Anschlusskabel OPC-2384 erforderlich
y NMEA-0183-ANSCHLUSS
z Verbindung zum NMEA-0183-Out-Anschluss eines PC
oder NMEA-0183-Datenformat-DSC/DSE-kompatiblen
Navigationsgeräts, um Positionsdaten anderer Schiffe
zu empfangen.
NC
Megafon-Lautsprecher (–)
NC
Megafon-Lautsprecher (+)
