Vorbereiten
Gasversorgung herstellen

Narkosegasfortleitung anbauen

Ventilog 2 an Kreissystem 9 anschließen
Am Trajan 808 mit Druckluft aus
der Wandentnahmestelle
Druckluftschlauch auf der Rück-
seite des Ventilog 2 anschrauben,
Stecker in die Wandentnahme-
stelle für Druckluft stecken.
Narkosegasfortleitung
anbauen
1 Einen Absaugeschlauch auf die
Tülle an der Rückseite des
Ventilog 2 stecken.
2 Den anderen Absaugeschlauch
auf die Tülle unter dem Über-
druckventil des Kreissystems 9
stecken.
Die beiden Absaugeschläuche
durch T-Stück miteinander verbin-
den.
3 Fortleitungsschlauch mit der ge-
lochten Muffe auf das T-Stück
stecken.
Stecker des Fortleitungsschlau-
ches erst bei Narkosebetrieb in
die Kupplung der Absaugeanlage
stecken.
Ventilog 2 an das Kreis-
system 9 anschließen
Nur Umschaltventil ISO (M 29 900)
benutzen, andere Umschaltventile
führen zu gestörter Funktion.
4 Umschaltventil ISO auf die Tülle
am Kreissystem 9 stecken – bis
zum Anschlag. Mit Rändelmutter
festschrauben.
5 Frischgasschlauch am Kreis-
system 9 anschrauben.
8
Air/O
2
Air
1
3
4
5

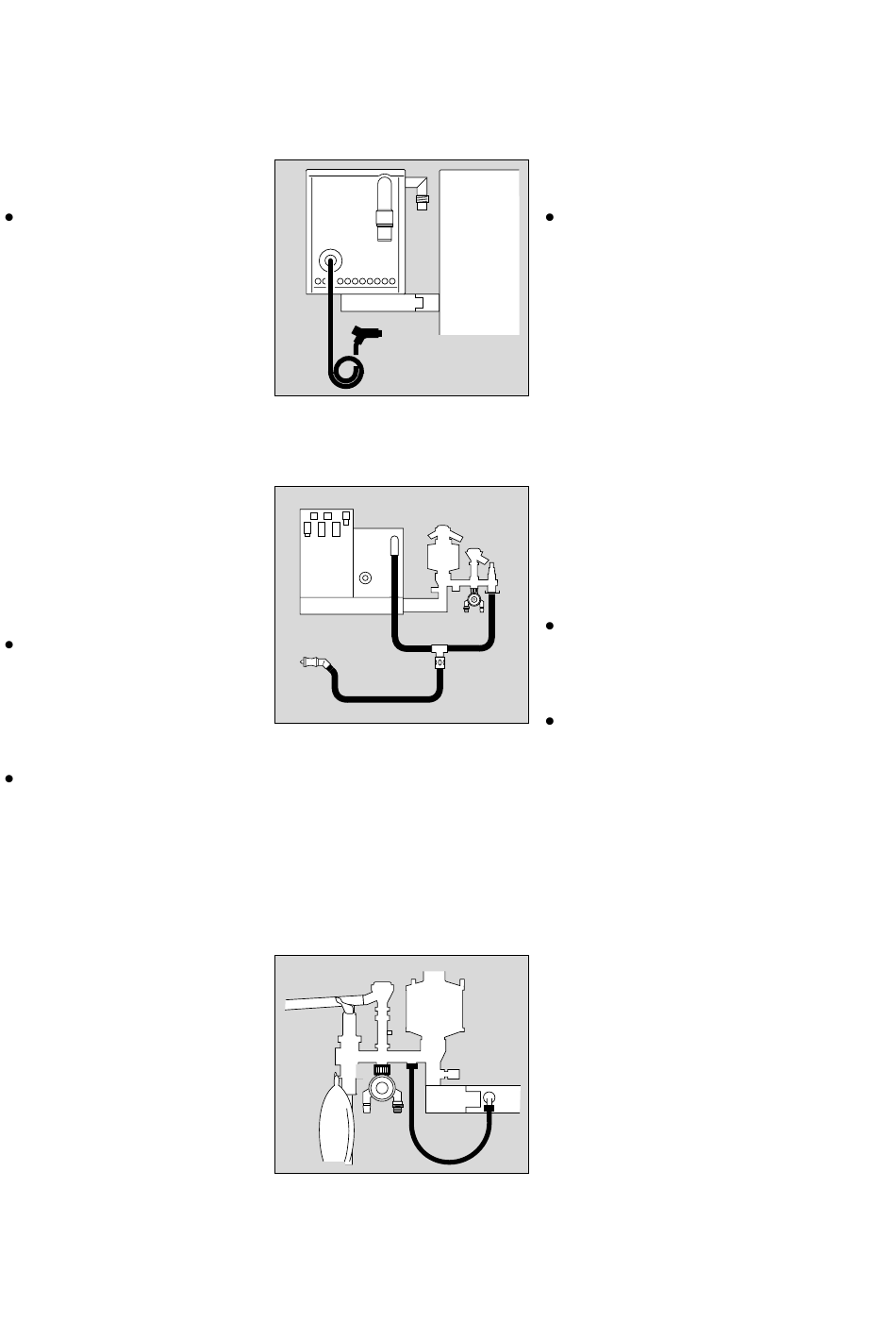

Preparation
Connecting to gas supply

Fitting anaesthetic gas scavenging system

Connecting Ventilog 2 to Circle System 9

On Trajan 808 with medical air
from wall terminal unit
Screw medical air hose onto back
of Ventilog 2, push probe into
medical air wall terminal unit.
Fitting anaesthetic gas
scavenging system
1 Push scavenging hose onto
connector on back of Ventilog 2.
2 Fit another scavenging hose to
connector below the pressure
limiting valve on the Circle
System 9.
2
Connect the two scavenging
hoses with a T-piece.
3 Fit scavenging hose with
perforated ring onto T-piece.
Do not connect probe of
scavenging hose to the terminal
unit on the scavenging system
until anaesthetic operation begins.
Connecting Ventilog 2 to
Circle System 9
Use ISO switching valve (M 29 900)
only, other switching valves may
cause faulty operation.
4 Screw ISO switching valve onto
connector on Circle System 9 –
as far as it will go. Secure tightly
with knurled nut.
5 Screw fresh gas hose onto
Circle system 9.
