Betriebsanleitung
7.7.4 Kabelverschraubungen und Anschlüsse

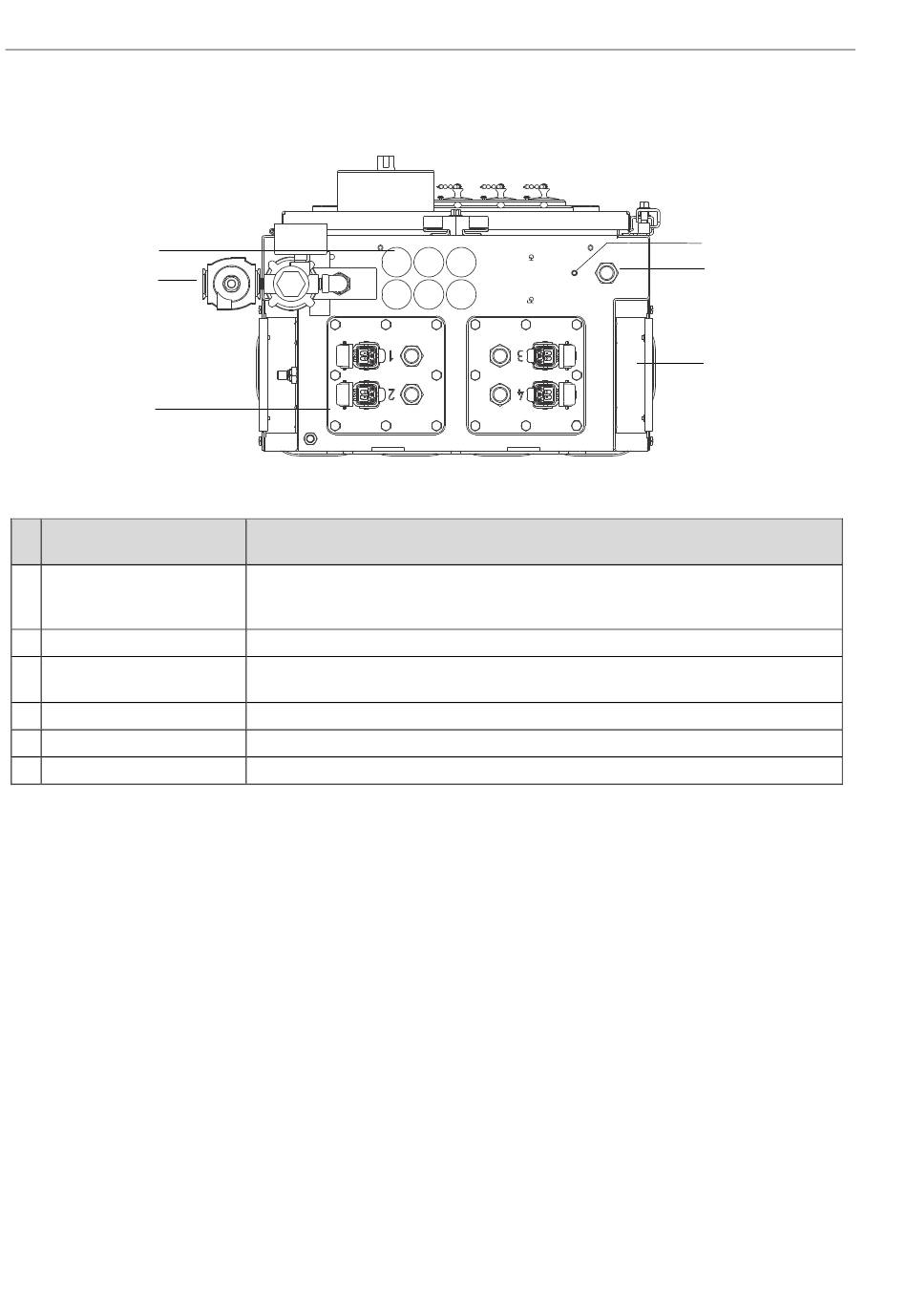

Die nachfolgende Abbildung enthält die Bodenansicht des Raman Rxn5.
1
2
3
Abbildung 42. Kabelverschraubungen und Anschlüsse auf der Unterseite des Raman Rxn5
Nr Bezeichnung
.
1 Niederspannungs-I/O
2 Spülluftzufuhr
3 Eigensichere I/O-
Anschlusstafel
4 Massebolzen
5 AC-Netzstromanschluss
6 Kühllufteinlass
50
Beschreibung
Sechs Öffnungen für die Niederspannungskommunikation und die Verdrahtung der
Prozessregelung. Zugentlastungen sind vom Kunden bereitzustellen und müssen lokale
elektrische und Sicherheitsnormen für explosionsgefährdete Bereiche erfüllen.
¼" NPT-Anschlusspunkt für die Spülluftzufuhr
Die I/O-Anschlusstafeln umfassen bis zu vier elektrooptische Anschlüsse für
Probenentnahmesonden und Zugentlastungen für Probenumgebungssensoren.
¼"‑20 x 0,75" Massebolzen des Gehäuses
Zugentlastung für AC-Netzstromanschluss
Auf beiden Seiten des Gehäuses befindet sich eine Kühllufteinlass. Nicht blockieren.
Raman Rxn5
4
5
6
A0054448
