6.12 Verteilung der AC-Netzleistung
Die Netzstromzufuhr zum Analysator erfolgt über eine zugelassene Kabelverschraubung auf der rechten Seite des
Analysatorbodens. Die AC-Netzstromzufuhr ist von einem Installateur des Kunden gemäß allen geltenden lokalen
Vorschriften vorzunehmen.
Der Raman Rxn5 kann mit einphasigen AC-Spannungen von 90...264 V AC und 47...63 Hz arbeiten. Das Gehäuse
muss gemäß lokalen Vorschriften geerdet sein. Hierzu ist der Massebolzen zu verwenden, der sich auf dem externen
Gehäuse neben der Kabelverschraubung für die Stromversorgung befindet.
Der Raman Rxn5 ist mit einer Trennvorrichtung 10 A Kurve C, Automation Direct, WMZT1C10 ausgestattet. Die
Leistungskabel sind rechts von den Anschlussklemmenblöcken anzubringen. Das Gehäuse MUSS über den
Massebolzen geerdet werden, der sich neben der Kabelverschraubung für die Stromversorgung befindet. Ein
optionales Erdungskabel kann an einen der grünen Anschlussklemmenblöcke auf der Hutschiene angeschlossen
werden. Solange das Gehäuse ordnungsgemäß am externen Massebolzen geerdet ist, sind die
Erdungsklemmenblöcke durch das Gehäuse geerdet.
Die ankommende AC-Leistung wird zuerst über zwei thermische Schnappschalter auf der Rückseite der Hutschiene
geleitet. Die thermischen Schalter öffnen sich, wenn die Lufttemperatur im Gehäuseinneren über 57 °C (135 °F)
steigt. Die Hauptaufgabe des thermischen Schutzes besteht darin, sicherzustellen, dass die für die I/O verwendeten
eigensicheren Trenner keinen Temperaturen ausgesetzt werden, die ihre Auslegung überschreiten. Wenn sich das
Gerät abgeschaltet hat, weil einer oder beide thermischen Schnappschalter geöffnet wurden, wird das Gerät nicht
wieder eingeschaltet, unabhängig davon, ob das Analysegerät mit Strom versorgt wird.
A0051043

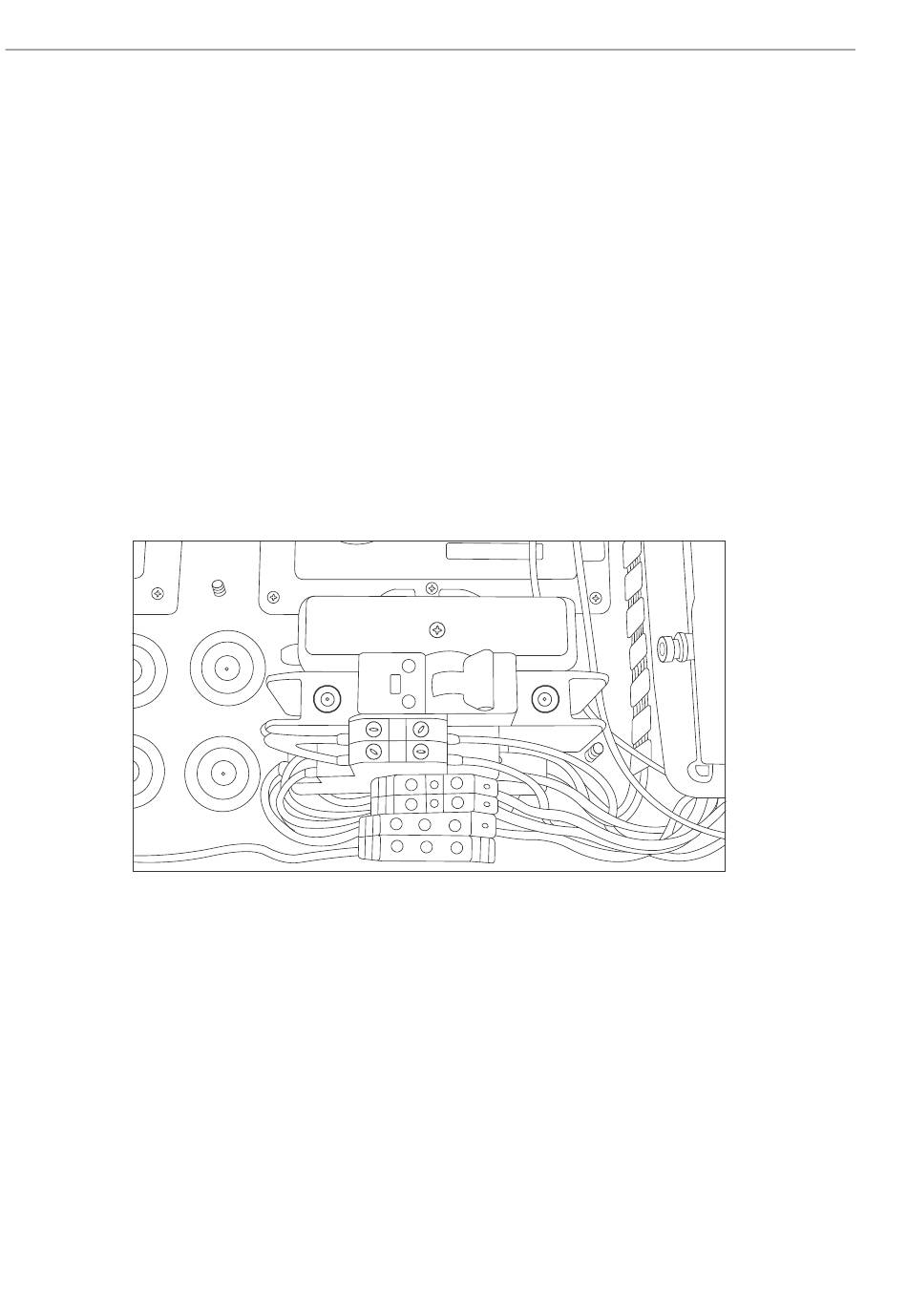

Abbildung 29. AC-Netzstromversorgung – Verteilung auf der Hutschiene
