Endress+Hauser Raman Rxn5 Betriebsanleitung Seite 28
Betriebsanleitung
3
4
5
6
Nr.
Beschreibung
1
(4) 3/8" 16 Gewinde-Federplatten (Unistrut P/N A1008-SS)
2
(2) Platten, Unistrut-Halterung (im Lieferumfang des Raman Rxn5-Basisgeräts enthalten)
3
(2) Montagebolzen (im Lieferumfang des Raman Rxn5-Basisgeräts enthalten)
4
(2) Platten, untere Unistrut-Halterung (im Lieferumfang des Raman Rxn5-Basisgeräts enthalten)
5
(2) flache Unterlegscheiben für Bolzen mit 3/8" Durchmesser
6
(2) Sechskantschrauben 3/8" 16 x 1,50
Hinweis: Die Zeichnung zeigt das Montagekit für einen 1¼" breiten Unistrut-Metallrahmen. Für Unistrut-
Rahmen der P‑Serie (1⅝" breit) oder 42 mm Rahmen ist ein anderes Kit erforderlich.
28
1
2

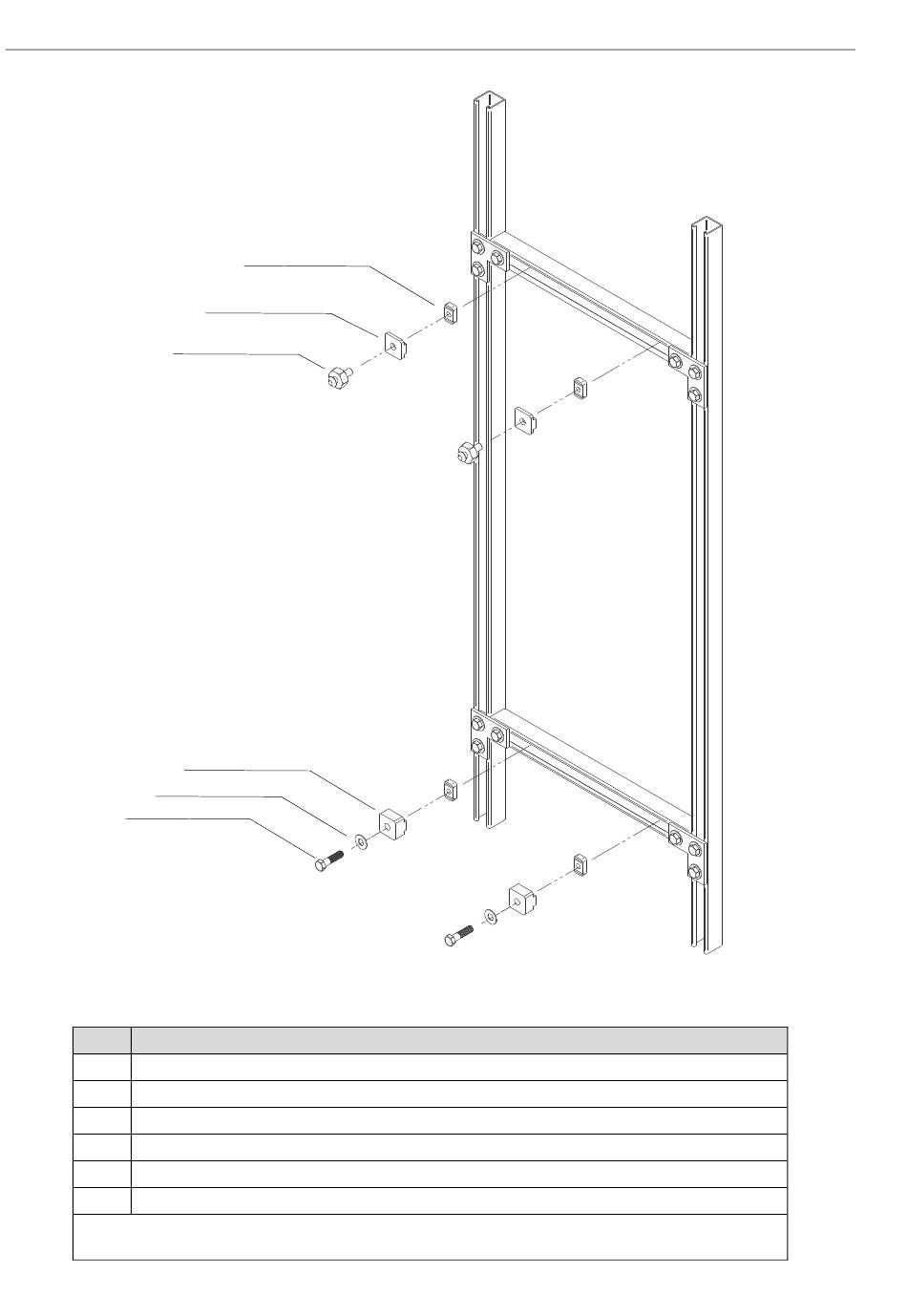

Abbildung 17. Montagedetails
Raman Rxn5
A0054451
