Raman Rxn5

5.2.4

Magnetventilsteuerung für Probe

VORSICHT

 Bei den folgenden Ausgängen handelt es sich um Kleinspannungsschaltkreise, die nicht eigensicher sind. Diese

Ausgänge müssen an einem nicht explosionsgefährdeten Ort terminiert werden.

Der Raman Rxn5 ist mit einer optionalen Magnetventilsteuerung ausgestattet, um bis zu vier Magnete am

Probenentnahmesystem zu steuern. Pro Strom kann eine Magnetspule gesteuert werden, deren zeitlicher Ablauf

gemäß Bestellung konfiguriert und im Werk eingestellt wird. Jeder Ausgang liefert 24 V DC bei 0,5 A max.

(12 W max.). Die maximale Leitergröße, die die Anschlussklemmenblöcke aufnehmen können, beträgt 18 AWG

(American Wire Gauge). Der Installateur ist dafür verantwortlich, die Netzkabel der Magnete von den

Anschlussklemmenblöcken durch zugelassene Kabelverschraubungen bis zu den Magnetventilen des

Probenentnahmesystems zu führen.

5.2.5

COM-Port

Das Raman Rxn5-System kann werksseitig dafür konfiguriert werden, über Modbus over RS-485 mit dem

Prozessleitsystem (PLS) des Kunden zu kommunizieren. Endress+Hauser stellt die Modbus Map bereit. Der

Installateur ist dafür verantwortlich, die Kommunikationskabel vom Computer über eine zugelassene

Kabelverschraubung zur Schnittstelle des Prozessleitsystems zu führen. Die Pinbelegung für den RS-485-COM-Port

des Raman Rxn5 ist auf den Anschlussklemmenblöcken angegeben; zudem wird auf dem Etikett des IS-Schirms

darauf verwiesen. Nähere Informationen zur Modbus-Konfiguration siehe Handbuch Rxn5 Modbus-Spezifikation.

Endress+Hauser

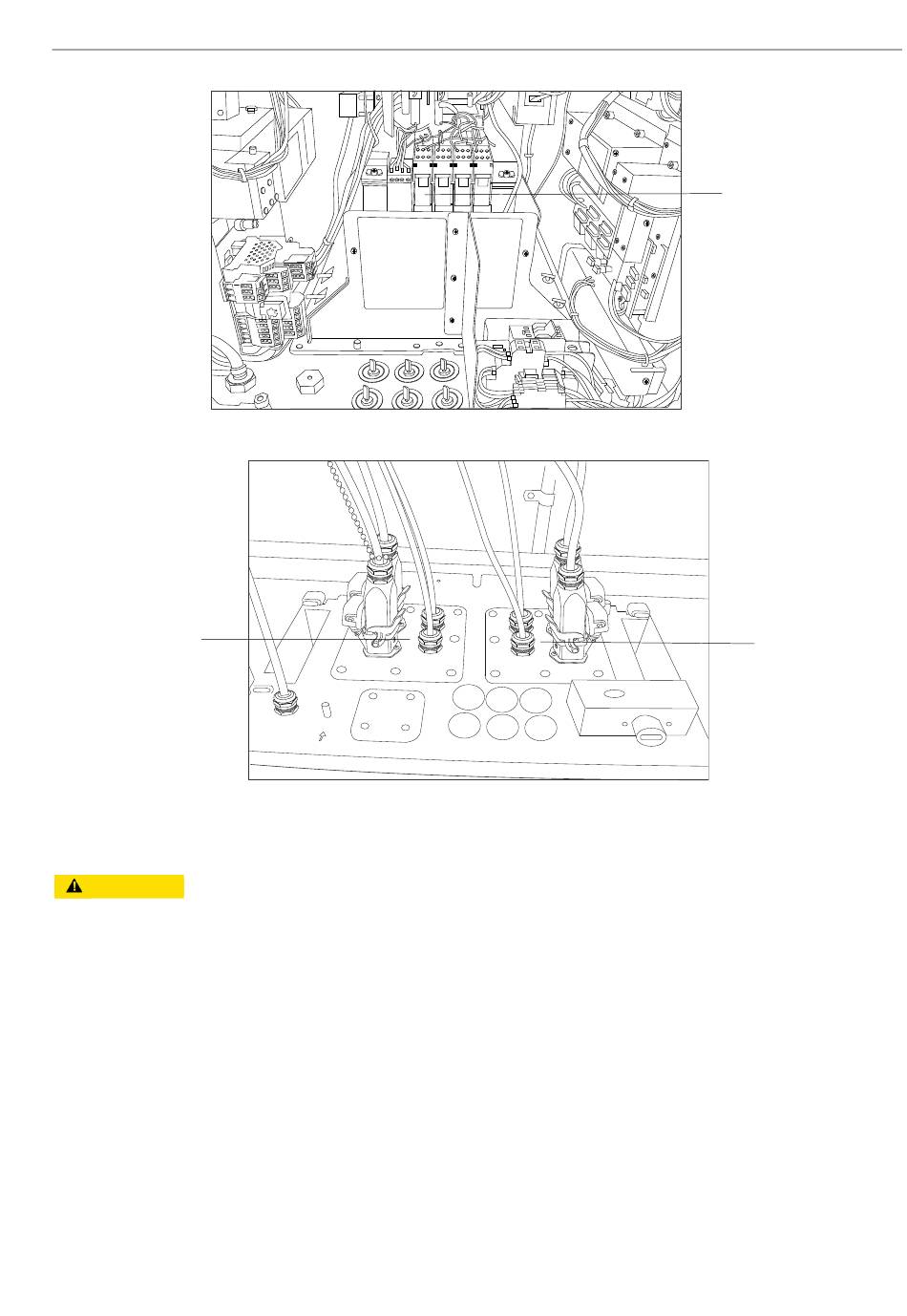

Abbildung 3. IS-Trenner für Temperatur und Druck (1)

Abbildung 4. Kabelverschraubungen für Temperatur und Druck (1)

Betriebsanleitung

A0050023

A0050022
