7.5 Innenansicht des Raman Rxn5
1
2
3
4
5
6
Nr. Bezeichnung
1 Detektormodul
2 Touchscreen-Monitor
3 Sicherungsbatterie für die Echtzeituhr
4 Integrierte Steuerung
46

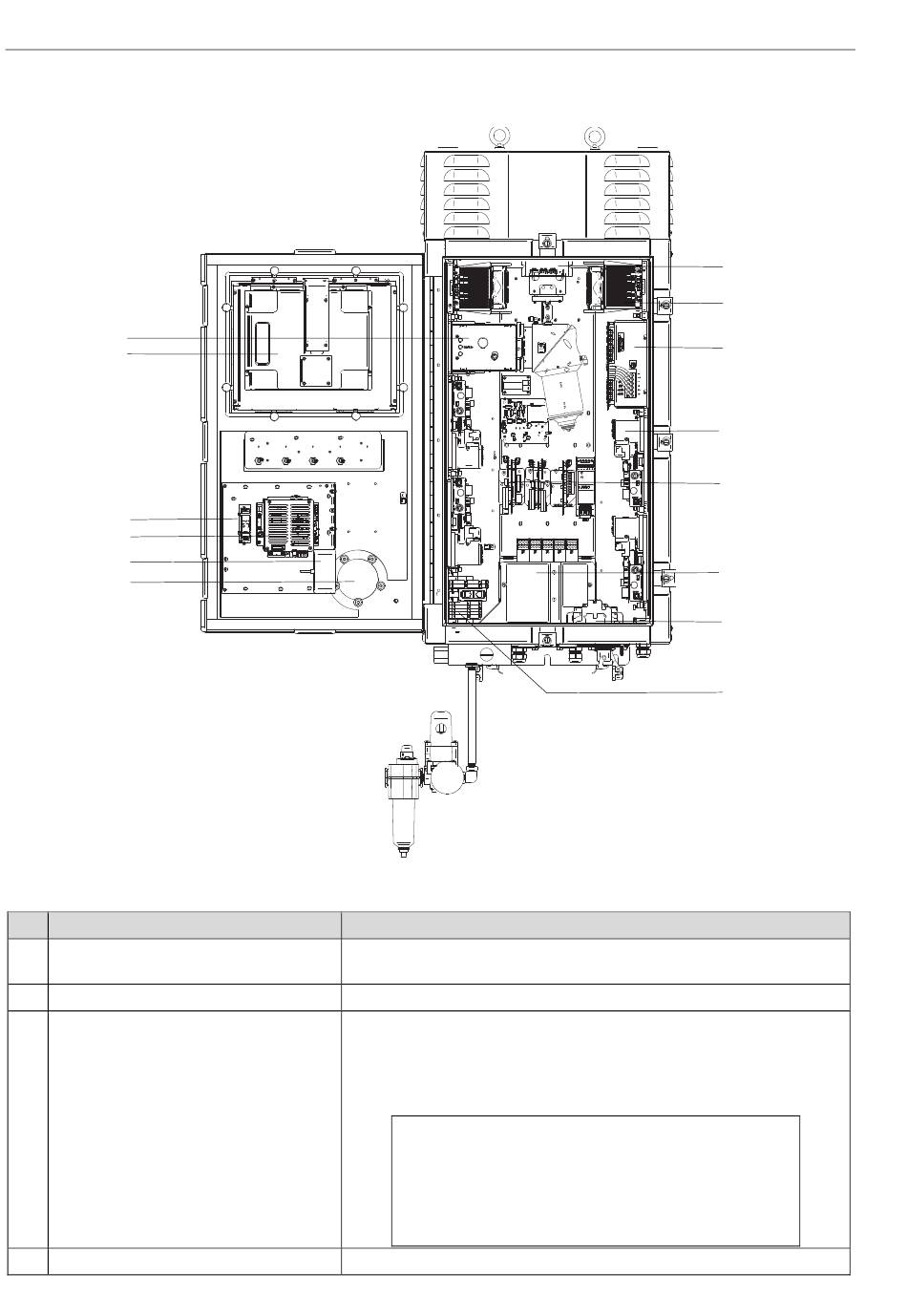

Abbildung 38. Innenansicht des Raman Rxn5-Analysators
Beschreibung
Die Stelle, an der das aus der Probe erfasste Raman-Streulicht analysiert
wird. Das Detektormodul umfasst vier Analysekanäle.
Touchscreen-Monitor für die Raman RunTime-Benutzerschnittstelle
Sicherungsbatterie für die Echtzeituhr in der integrierten Steuerung.
Zellentyp: 3,6 V AA große Li-SOCl2
Das Warnetikett auf der Frontseite des Analysators bezieht sich auf diese
Batterie. Für den Raman Rxn5 ausschließlich Batterien des unten
genannten Herstellers und Typs verwenden.
REPLACEMENT BATTERIES MUST BE IDENTICAL.
FAILURE TO OBSERVE THIS WARNING WILL INVALIDATE
Systemsteuerung mit Raman RunTime.
WARNING
THIS ASSEMBLY CONTAINS A BATTERY
MFR/TYPE: SAFT/LS 14500.
THE GOVERNING CERTIFICATES.
Raman Rxn5
7
8
9
10
11
12
13
14
A0054447
