Betriebsanleitung
Bei dem nativen Datenformat, dass das CCD an die Systemsoftware ausgibt, handelt es sich einfach um eine Reihe
von Analog/Digital (A/D)-Zählwerten (Intensität) für einen bestimmten X-Achsen-Bereich des CCD. Diese X-Achsen-
Bereiche müssen mit den Lichtfarben korreliert werden, die darauf auftreffen. An diesem Punkt kommt die
Wellenlängenkalibrierung ins Spiel. Unter dem Detektormodul befindet sich ein Modul zur Wellenlängen-
kalibrierung. Zusätzlich zu den vier Kanälen zur Stromanalyse sind zwei Kalibrierkanäle auf zwei zusätzliche
Bereiche des CCD-Arrays gerichtet. Für die Erfassung jeder Probe strahlt ein Modul zur Wellenlängenkalibrierung ein
Licht aus, das auf diesen zusätzlichen Kalibrierbereichen erfasst wird. Die Atomemissionslichtquelle im Modul zur
Wellenlängenkalibrierung enthält viele einzelne Farben, die extrem stabil sind. Da die genaue Wellenlänge, oder
Farbe, für die vom Modul abgestrahlten einzelnen Farblinien bekannt ist, kann ein CCD-Kamerabereich mit einer
bestimmten Lichtwellenlänge korreliert werden, die zur Analyse des Raman-Spektrums dient.
Die X-Achse eines Raman-Spektrums wird in der Regel in Einheiten einer Raman-Verschiebung (cm
die Energiedifferenz zwischen der Wellenlänge der Anregungsquelle und der Wellenlänge jedes Peaks der Raman-
Streuung darstellt. Aus diesem Grund ist eine genaue Kalibrierung der exakten Wellenlänge der Laserquelle
erforderlich. Es wird der Raman-Peak einer oder mehrer Chemikalien verwendet, die bekanntermaßen in der Probe
enthalten sind, um die exakte Wellenlänge des Lasers zu berechnen, die den Nullpunkt ('0') auf der X-Achse der
Raman-Verschiebung darstellt.
7.7 Raman Rxn5-Systemschnittstellen
Die Elektronik zur Steuerung des Lasers und die Kühlvorrichtungen werden zusammen mit dem System
eingeschaltet.
7.7.1 Anzeigeleuchte für Systembetrieb
Die Anzeigeleuchte für den Systembetrieb kann einen von drei Zuständen annehmen:
Status
Kontinuierlich grün leuchtend
Schnell rot blinkend
Langsam rot blinkend
48

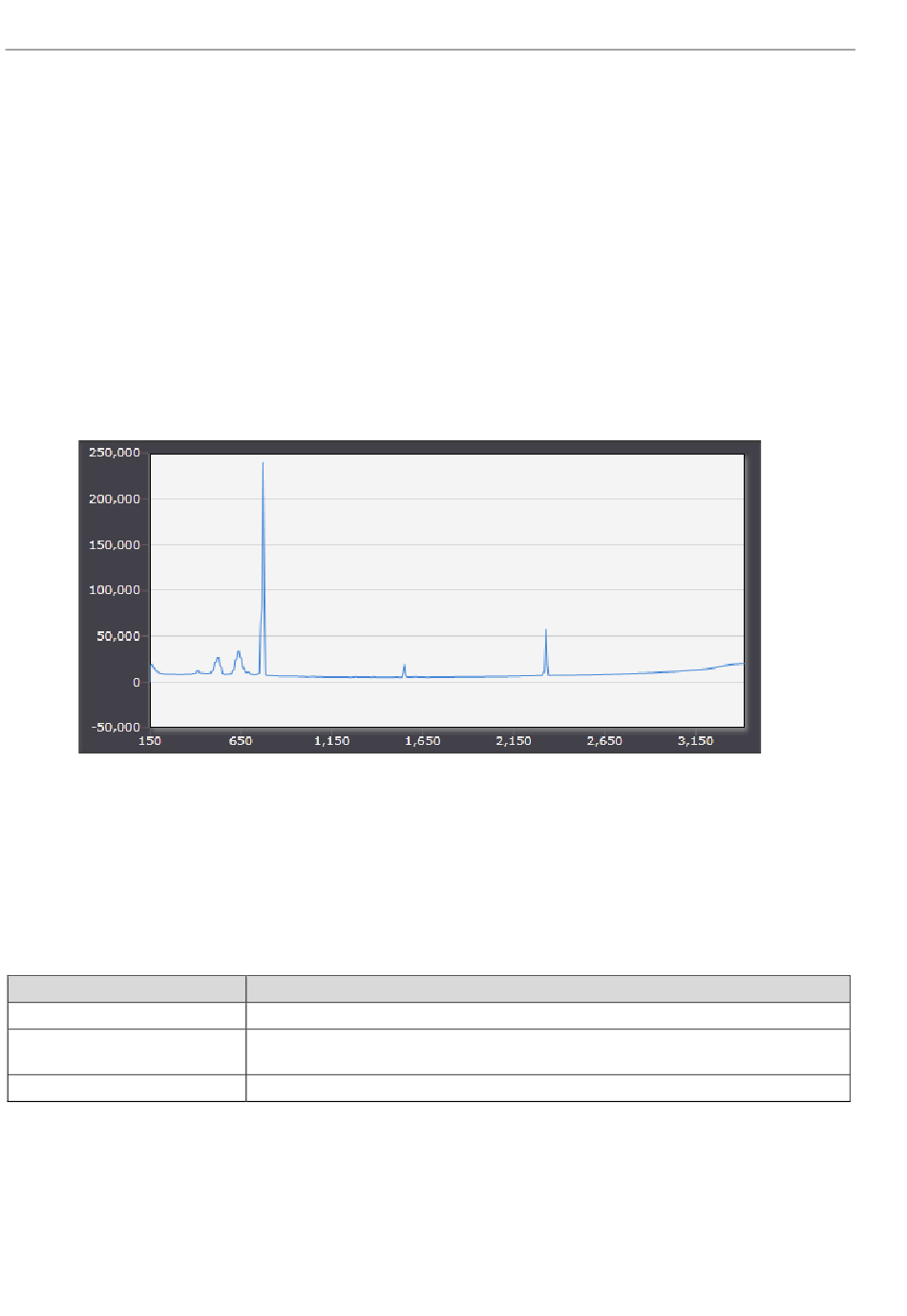

Abbildung 39. Typisches Spektrum eines Raman Rxn5-Analysators
Beschreibung
Das System ist eingeschaltet und arbeitet normal.
Das System ist eingeschaltet, aber die Temperatur ist zu hoch. Abhilfemaßnahmen
ergreifen.
Das System wärmt sich auf.
Raman Rxn5
) angezeigt, die
-1
