6.16 USB-Bus
Das Detektormodul, die thermische Regelung, die Systeme zur Sensordatenerfassung (Data Acquisition, DAQ), der
Touchscreen-Monitor und der USB-Hub arbeiten auf dem USB-Bus, der vom Einplatinencomputer generiert wird.
6.17 Sonden und Faseroptik
Endress+Hauser bietet ein optisches Wartungskit für den Raman Rxn5 (Bestellnr. 70208240), das zur Diagnose und
Wartung der wichtigsten im Feld wartbaren optischen Pfade und Komponenten des Raman Rxn5-Systems dient.
Zudem lassen sich damit Komponenten diagnostizieren und identifizieren, die ausgetauscht oder für Servicearbeiten
ans Werk eingeschickt werden müssen.
Für Sonden und Faseroptik siehe die entsprechenden Betriebsanleitungen zur Raman-Sonde oder zu den
Glasfaserkabeln. Dort sind nähere Informationen zu dem jeweiligen spezifischen Produkt zu finden.
42

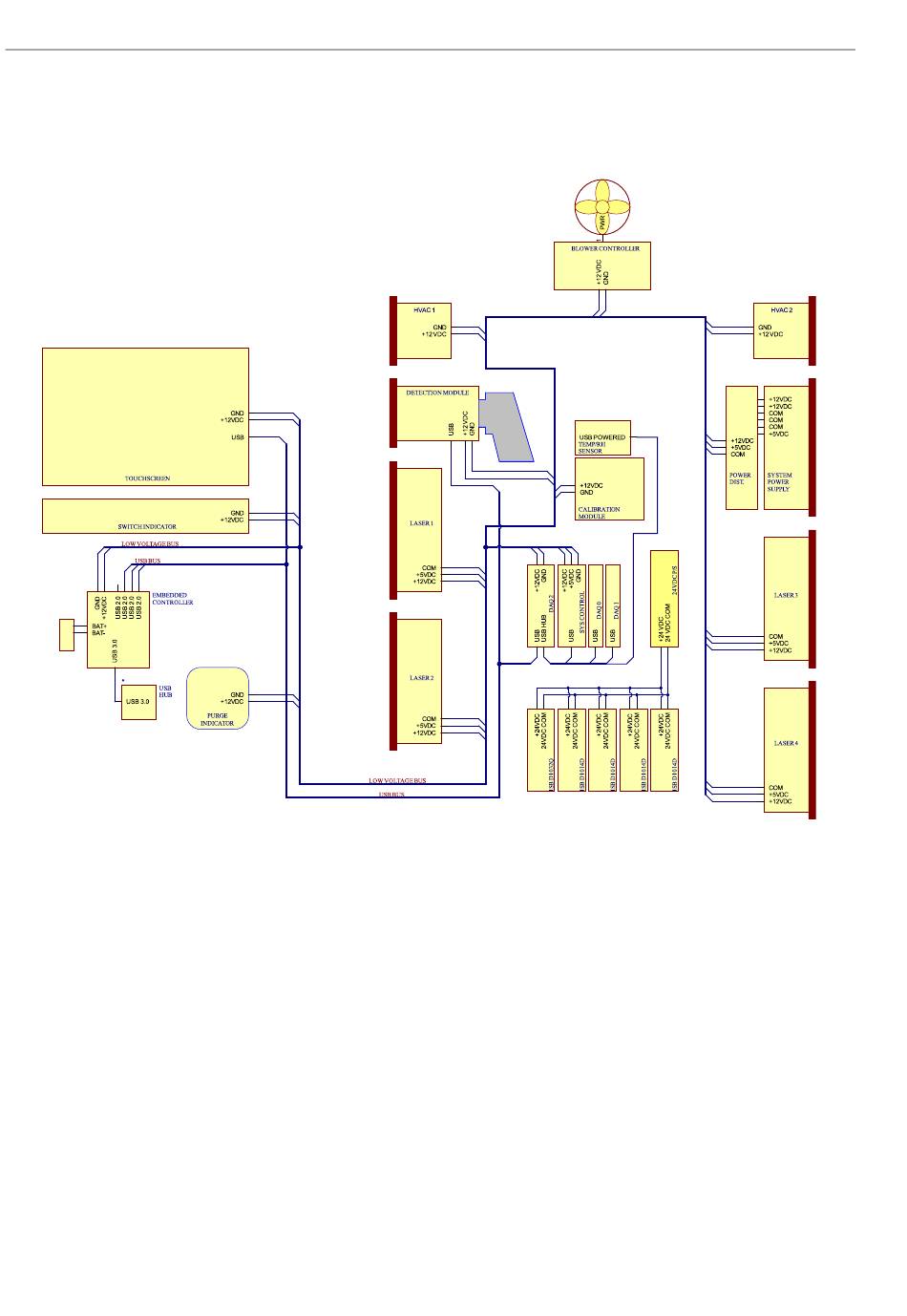

Abbildung 34. Schema, Niederspannungsleistung und USB-Verteilung
Raman Rxn5
A0054458
