Endress+Hauser Raman Rxn5 Betriebsanleitung Seite 49

Raman Rxn5
7.7.2 Schlüsselschalter für Laser ein/aus
Die vier Schlüsselschalter zum Ein-/Ausschalten der Laser sind magnetisch gekoppelte Schalter, die den jeweiligen
Laser in den Standby-Modus versetzen und die Spannungsversorgung der Diode unterbrechen können.
Die Laser-Anzeigeleuchten können einen der folgenden beiden Zustände annehmen:
Status
Kontinuierlich gelb leuchtend
Aus
Das System ist mit einem System zum Sperren/Kennzeichnen ausgestattet. Die Laserschlüssel können entfernt und
ein vom Kunden bereitgestelltes Schloss darunter eingeführt werden. Wenn das Schloss in seiner Position ist, kann
der Laserschlüssel nicht eingesteckt werden, sodass der Laser nicht eingeschaltet werden kann.

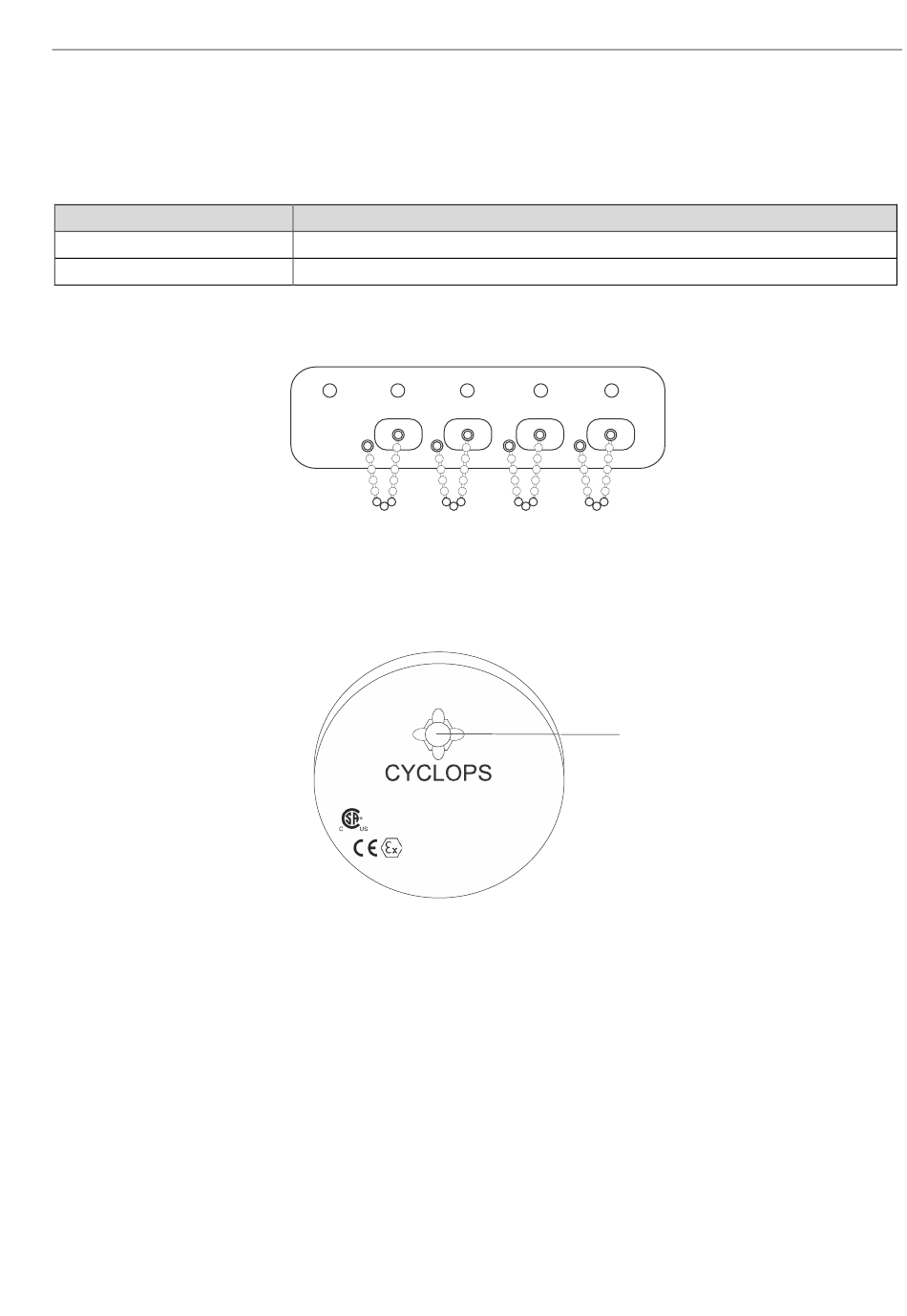

Abbildung 40. Anzeigeleuchte für Systembetrieb und Ein/Aus-Schlüsselschalter für die Laser
7.7.3 Spülluftanzeige
Nachfolgend ist die CYCLOPS-Spülluftanzeige abgebildet. Die Anzeigeleuchte ist eingeschaltet, wenn ein positiver
Spülluftdruck besteht. Nähere Informationen hierzu siehe Spülluftanzeige und Ventilsystem → .
Endress+Hauser
Beschreibung
Die Laserverriegelung ist geschlossen, die Diode ist eingeschaltet und aktiv.
Die Laserverriegelung ist geöffnet und die Diode ausgeschaltet.
LASER 1 LASER 2
System
Power
PURGE
SOLUTIONS
Z-PURGE INDICATOR
MODEL # PSCZ-1A
Class 1, Division 2, Group A, B, C & D, T6
Do not disconnect unless power is switched off or
area is known to be non-hazardous location
II 3 G Ex nA rL [pz] IIC T6
II 3 D Ex ID A22 P66 T79 C
DNV O9 ATEX 5275IX
0575
IECEx DNV 9.000IX
Abbildung 41. Spülluftanzeige mit Anzeigeleuchte (1)
LASER 3 LASER 4
A0050029
1
A0050030
