6.9 Eigensichere Verdrahtung anbringen
6.9.1 Eingang für bis zu vier 4...20mA-Temperatur- und Drucktransducer
Pro aktivem Strom auf dem Raman Rxn5 wird ein Sensorenpaar, ein Temperatursensor und ein Drucksensor,
verwendet. Jedes Paar ist über ein Vierleiterkabel an den Raman Rxn5 angeschlossen: Zwei Leiter werden für den
Temperatursensor und zwei für den Drucksensor verwendet.
Diese Schaltkreise sind durch eigensichere 4...20 mA Ex-i-Trennübertrager geschützt. Die elektrischen Anschlüsse
werden direkt an den Klemmen des eigensicheren Trenners vorgenommen. Der eigensichere Trenner GM
International D1014D gehört zur Standardausstattung. Alternativ können der Stahl 9167/21‑11‑00 oder der GM
International D5014D verwendet werden.
6.9.2 Sicherheitsschleife zur Erkennung von Faserbrüchen
Die Faseroptik für jeden Kanal umfasst eine 2-Leiter-Stromschleife, die erkennt, ob die Faseroptik beschädigt wurde.
Die Unterbrechung der Stromschleife führt dazu, dass der Laser für den betroffenen Kanal ausgeschaltet wird. Die
Stromschleife ist in die Hybrid-Faseroptik integriert, die den Raman Rxn5 mit seinen Probenentnahmesonden
verbindet. Die Stromschleife zur Erkennung von Faserbrüchen ist durch einen Ex-i-Trennübertrager geschützt. Der
eigensichere Trenner GM International D1032Q gehört zur Standardausstattung. Die Anschlüsse zwischen dem
eigensicheren Trenner und den I/O-Schalttafeln im Inneren des Raman Rxn5 wurden werksseitig bereits
vorverdrahtet; es ist keine weitere Verdrahtung durch den Endbenutzer erforderlich.

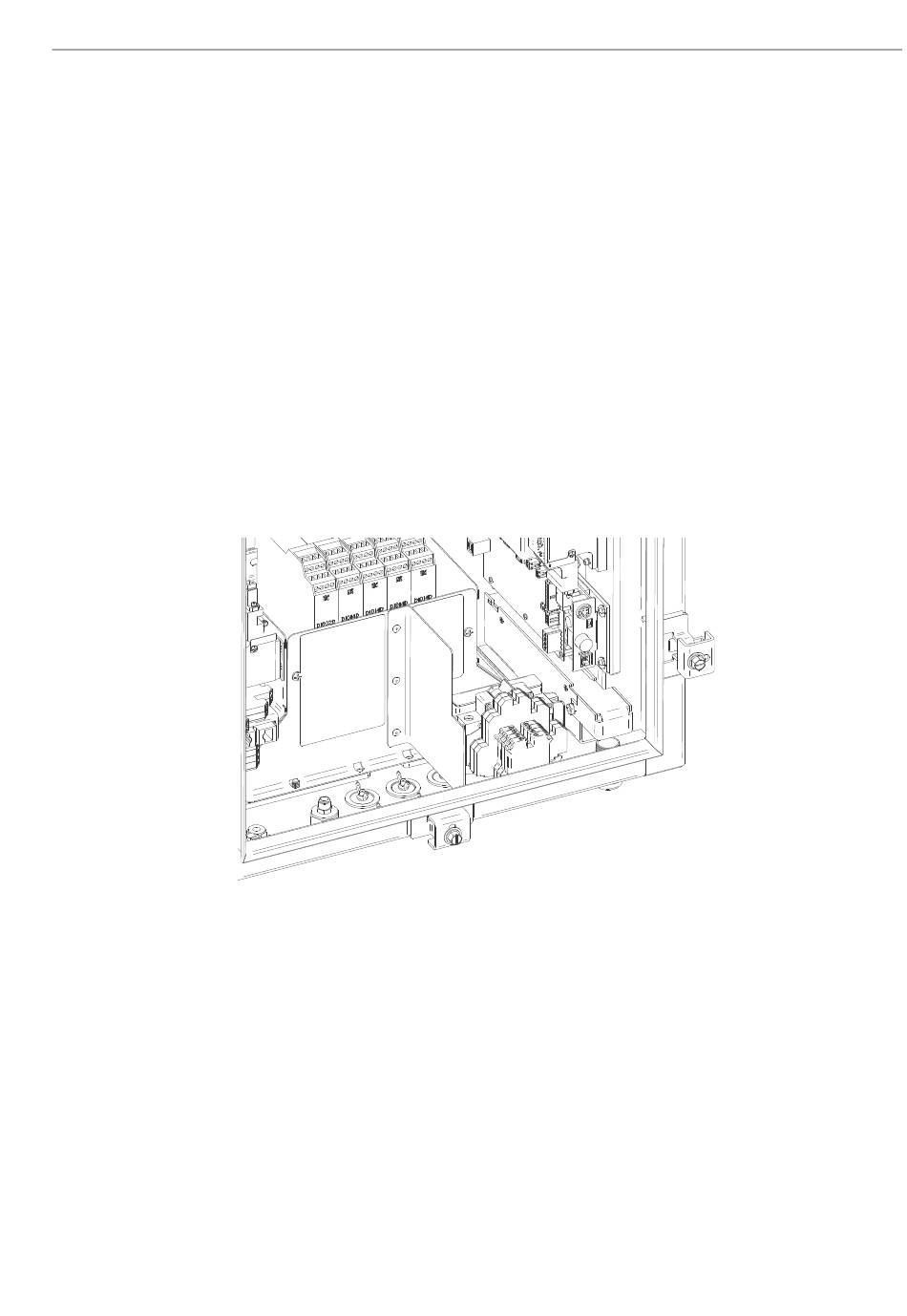

Abbildung 24. Ansicht des eigensicheren Anschlussbereichs mit angebrachter Schirmung
