Raman Rxn5 Betriebsanleitung
A0050032

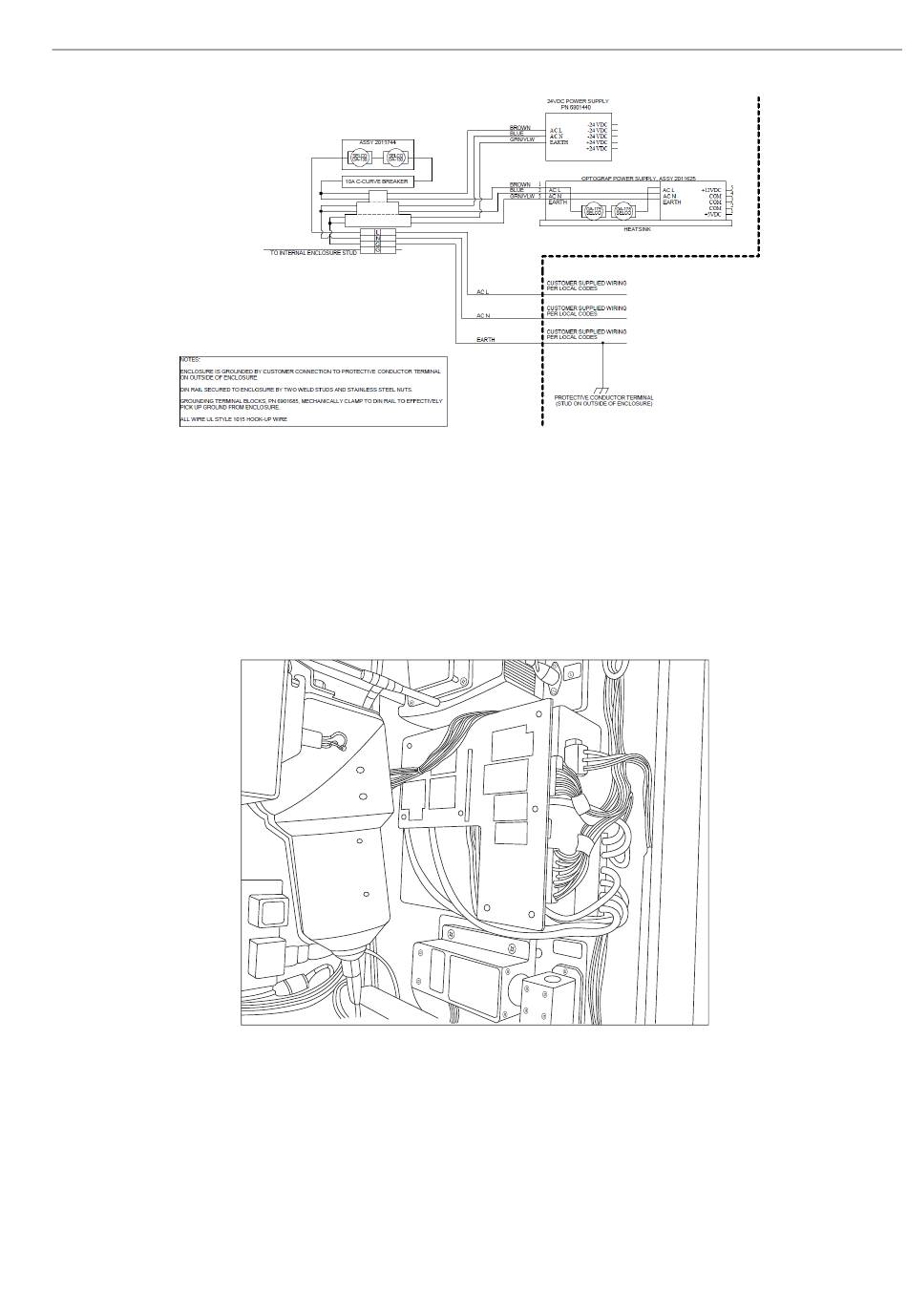

Abbildung 30. Schema; AC-Netzstromverteilung
6.13 Verteilung der Niederspannungsversorgung
Die Netzstromversorgung stellt den wichtigsten Teilsystemen 12 V DC und 5 V DC zur Verfügung. Die
Niederspannung der Energieversorgung wird direkt in die Leiterplattenbaugruppe geleitet, die auf der Oberseite der
Energieversorgung angebracht ist. Die Leiterplatte verteilt diese Niederspannung dann an die Unterbaugruppen. Das
thermische Regelungssystem steuert die Leistungsverteilung für wesentliche Komponenten basierend auf den
Umweltbedingungen. Nähere Informationen hierzu siehe Thermische Regelung → .
A0052284
Abbildung 31. Leiterplattenbaugruppe auf der Oberseite der Energieversorgung
