Ethernet-Ports
Es stehen zwei Ethernet-Ports zur Verfügung. Außerdem kann der Raman Rxn5 über Modbus over TCP/IP mit dem
Prozessleitsystem des Kunden kommunizieren. Nähere Informationen zur Modbus-Konfiguration siehe Handbuch
Rxn5 Modbus-Spezifikation. Auf der Hutschiene mit dem Anschlussklemmenblock befindet sich ein RJ45-Stecker.
5.2.7
Spülalarm
Das Gerät verfügt über einen Spülalarm, um einen Überdruck im Gehäuse anzuzeigen. Es gibt zwei Anschlüsse auf
den I/O-Anschlussklemmenblöcken.
5.2.8
Spülluftanzeige und Ventilsystem
Bei der auf dem Raman Rxn5-Analysator installierten Spülluftanzeige handelt es sich um das Modell Z-Purge von
Purge Solutions, Inc. Die Anzeige ist für den Einsatz in Ex-Bereichen der Division 2/Zone 2 zertifiziert. Die Z-Purge-
Anzeige ist mit einer grünen Anzeigeleuchte ausgestattet, die anzeigt, dass die Spüleinheit im Gehäuseinneren den
mindestens erforderlichen Überdruck aufrechterhält. Die Anzeige stellt bei Bedarf ein Trockenkontakt-Alarmrelais
für einen abgesetzten Alarm zur Verfügung; der Installateur oder Kunde ist für den Anschluss der Alarmkontakte
verantwortlich.
Die Z-Purge-Anzeige ist mit einem manuellen Leckkompensationsventil von Purge Solutions gekoppelt. Es gibt zwei
Betriebsarten für die Ventilverdünnung und den Leckageausgleich. Für eine Verdünnung mit hohem Durchfluss muss
die Wählscheibe des Ventils so gedreht werden, dass der Schlitz in der Wählscheibe horizontal und auf der Position
"ON" steht. Sobald die manuelle Verdünnung für die spezifizierte Zeit durchgeführt wurde, kann das Ventil auf den
Leckkompensationsmodus umgeschaltet werden, indem die Wählscheibe so gedreht wird, dass der Schlitz in der
Wählscheibe vertikal steht. Im Leckkompensationsmodus kann das Gehäuse nach der manuellen Verdünnung mit
einem deutlich geringeren Verbrauch an Spülluft druckbeaufschlagt bleiben.
Nähere Informationen hierzu siehe Handbuch von
5.2.8.1
Anforderungen an die Luftzufuhr
•
Zufuhrarmatur: ¼-18 NPT
•
ISA-Klasse: Frei von Kohlenwasserstoff
•
Frei von Wasser und Öl: -40 °C (-40 °F) Taupunkt
•
Partikelgröße: 5 Mikrometer max.
•
Druckbereich: 50...120 psi
•
Max. Durchflussrate für Spülen: 2,0 SCFM
•
Max. Durchflussrate für Leckkompensation: 0,75 SCFM
18
Purge Solutions
1
2

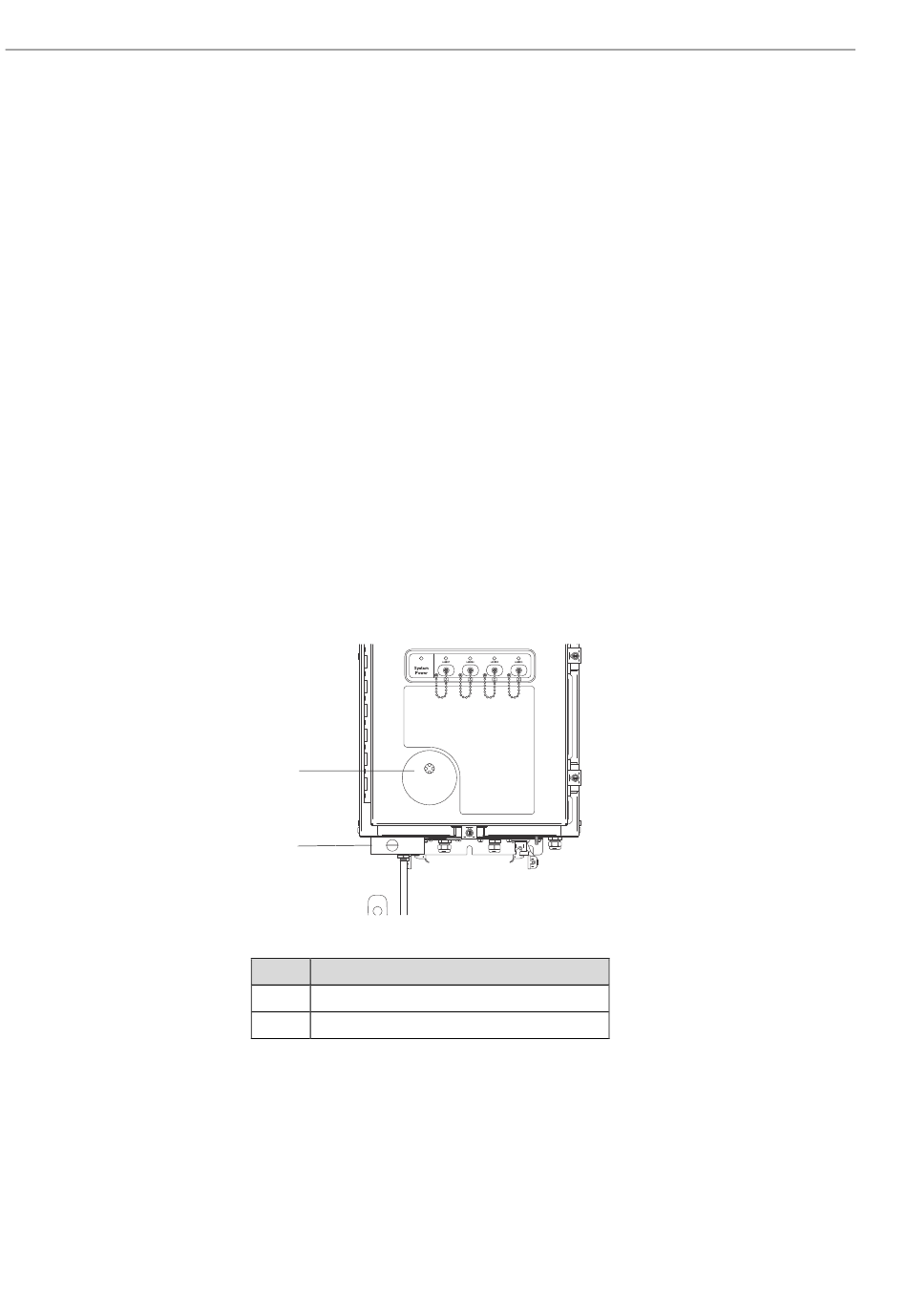

Abbildung 5. Spülluftanzeige und Ventilsystem
Nr.
Beschreibung
1
Z-Purge-Anzeige
2
Manuelles Leckkompensationsventil
CYCLOPS Z-Purge Indicator IOM Manual.
