6.9.3 Einbauanleitung für den eigensicheren Schaltkreis zur Erkennung eines
Faserbruchs in der Sonde
Eine Einbauanleitung für den eigensicheren Sondenschaltkreis ist in Zeichnung 4002396 zu finden. Für diesen
Schaltkreis sind im Raman Rxn5 keine Anschlüsse durch den Endbenutzer vorzunehmen. Der Schaltkreis ist in der
Hybrid-Faseroptik enthalten, die den Raman Rxn5 mit der Probenentnahmesonde verbindet, und ist aktiv, wenn der
Hybrid-Steckverbinder des Glasfaserkabels in die faseroptische Buchse des Raman Rxn5 eingesteckt wird.
6.10 Anschluss der Spülluftzufuhr
Bei Auslieferung des Raman Rxn5 sind der Spülluftregler und die Filterbaugruppe nicht montiert. Der Installateur ist
dafür verantwortlich, den Spülluftregler und die Filterbaugruppe zu installieren und die Luftzufuhr an die Baugruppe
anzuschließen. Das Gewinde am Filtereinlass hat eine Größe von ¼-18 NPT. Geeignetes Gewindedichtmittel
verwenden.
Informationen zu System und Anforderungen an die Luftzufuhr siehe Spülluftanzeige und Ventilsystem → .
Das System muss in Betrieb genommen werden, damit validiert werden kann, ob die Schutzgaszufuhr nach der
Erstinstallation korrekt arbeitet. Dieser Vorgang ist durchzuführen:
• Nach der Erstinstallation
• Nach sämtlichen Wartungsarbeiten, die ein Entfernen oder Austauschen der Komponenten des
Schutzgassystems erforderlich machen
• Nach Abschluss der Erstinbetriebnahme und nach jedem Vorgang, der ein Öffnen des Gehäuses erforderlich
macht
• Vor dem Wiedereinschalten der Stromzufuhr zum System
6.11 Trockenmittelmodule und Kondensatablass
Das Raman Rxn5-System umfasst zwei Module mit Silicagel als Trockenmittel und ein System zum Ablassen von
Kondensat. Bei dem Ablasssystem handelt es sich um einen Wasserabscheider, der mit ungiftigem Babyöl gefüllt ist.
Wenn die Feuchte den Taupunkt erreicht, gibt eine interne Anzeige zur Überwachung der relativen Feuchte eine
Warnung aus. An diesem Punkt sollten die Module mit dem Trockenmittel ausgetauscht werden.
Sollte zudem Kondensat aus dem Anschluss austreten, dann ist die interne Feuchte zu hoch, und die
Trockenmittelkartuschen sollten ausgetauscht oder recycelt werden. Die Trockenmittelkartuschen sind zu Anfang,
wenn sie aktiviert werden, blau und werden rosa, wenn sie keine weitere Feuchte mehr aufnehmen können. Die
Trockenmittelkartuschen können recycelt werden, indem sie 15 bis 20 Sekunden lang, oder bis sie wieder blau sind,
in der Mikrowelle erhitzt werden.
36

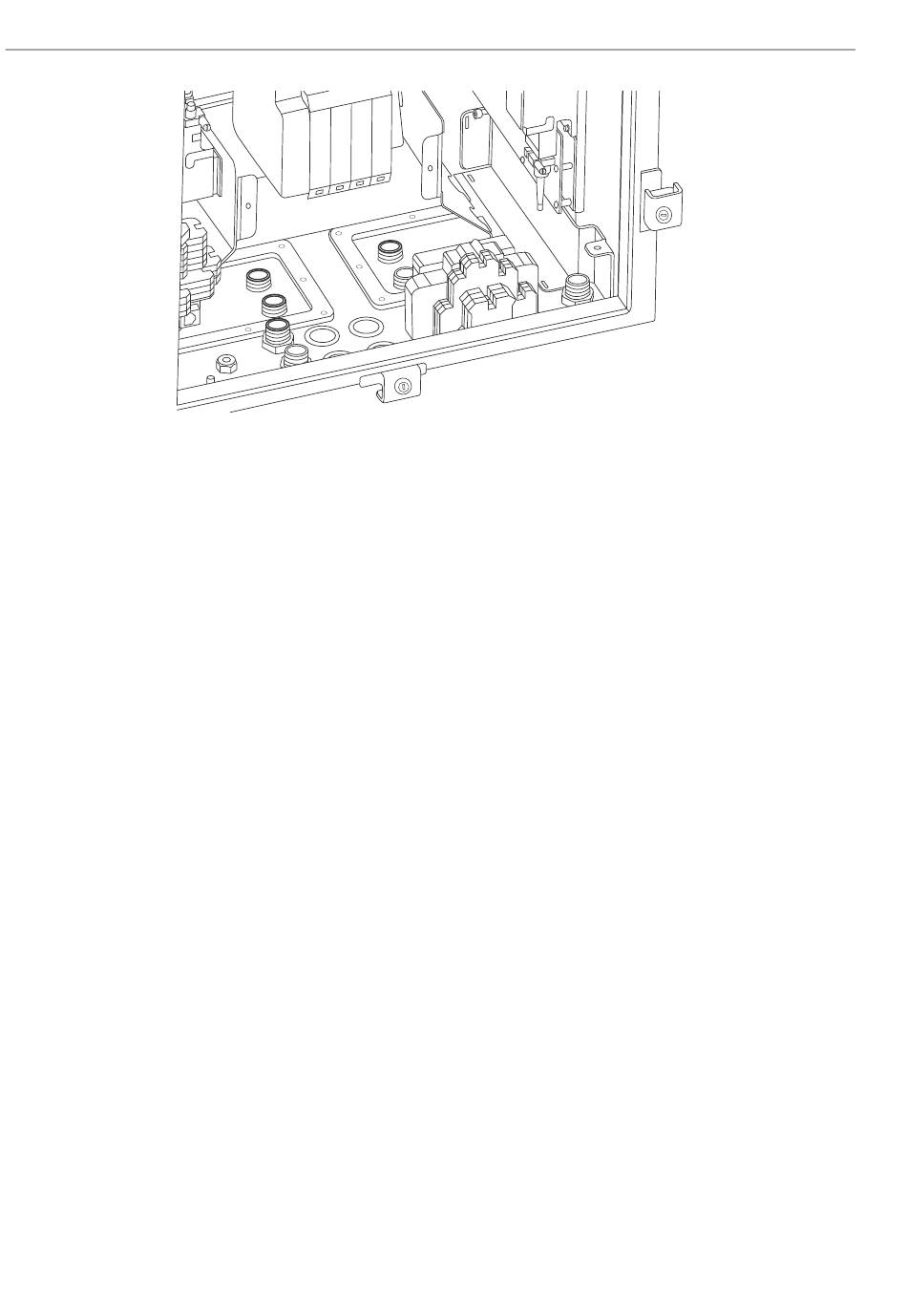

Abbildung 25. Ansicht des eigensicheren Anschlussbereichs ohne Schirmung
