6.5 Wandmontage des Raman Rxn5-Analysators
Der Montagerahmen muss wie unten dargestellt aufgebaut sein, wobei die oberen Montagebolzen vollständig
angezogen und in geeignetem Abstand angebracht sein müssen. Mutternplatten für die unteren Montagepunkte
sind im Voraus anzubringen. Das Gerät ist so anzuheben, dass die oberen Montagebolzen in die oberen
Montageelemente eingeführt werden. Die unteren Distanzbleche, Unterlegscheiben und Bolzen anbringen.

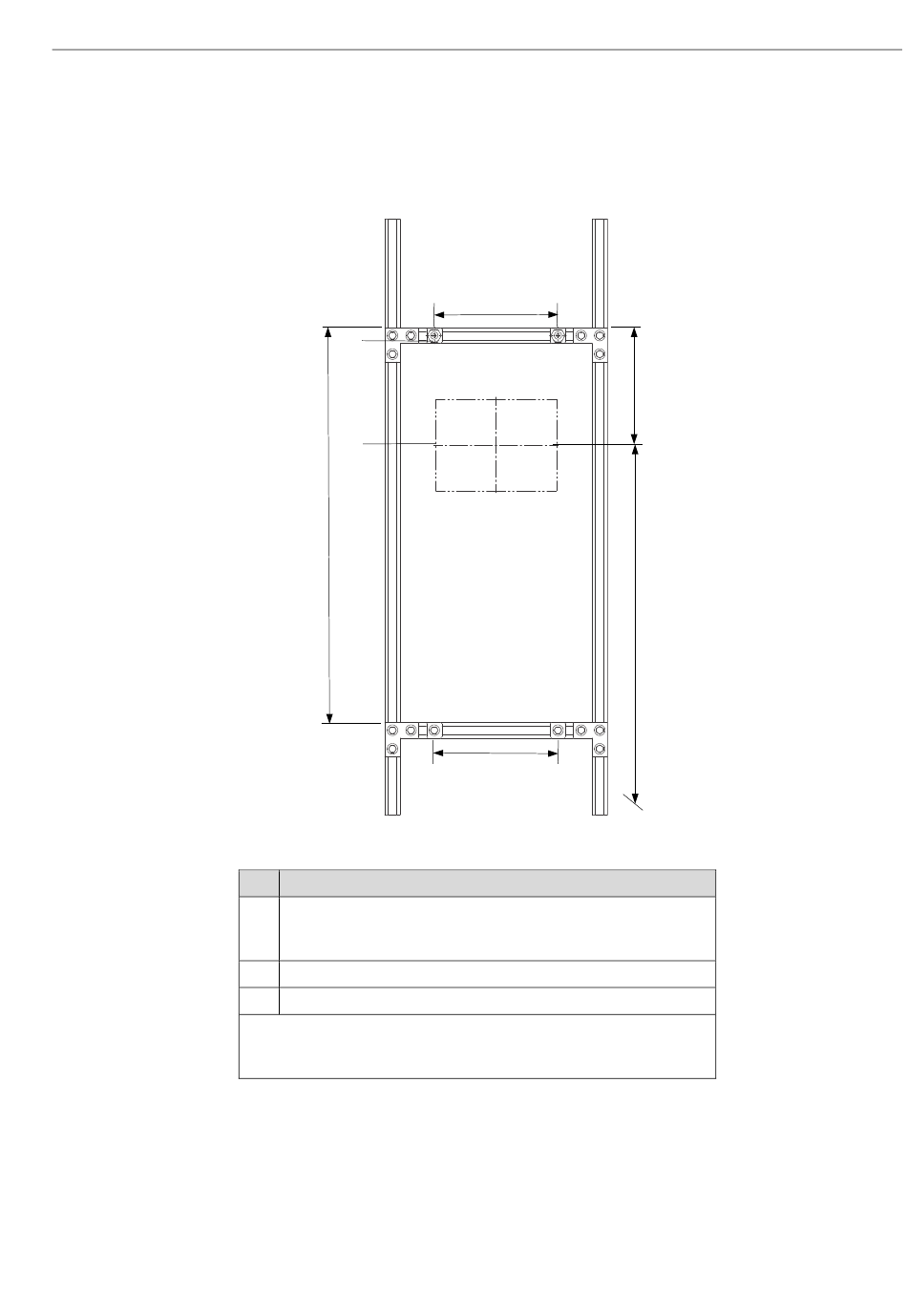

Abbildung 16. Position der Befestigungselemente zur Montage des Raman Rxn5. Abmessungen: mm (in)
Endress+Hauser
1
2
808 (31,80)
Nr. Beschreibung
1 Die Bolzen in den oberen Montagepunkten müssen vollständig
festgezogen werden, damit das Gerät problemlos an der Wand
hängen kann, während die unteren Bolzen festgezogen werden.
2 Mittellinie des Monitors
3 Monitor auf standardmäßiger Sichthöhe positionieren.
Hinweis: Der Rahmen kann auf verschiedene Arten konfiguriert
werden, um die Abstände von 254 x 808 mm (10,00 x 31,80 in) für
die Montagepunkte bereitzustellen.
254 (10,00)
254 (10,00)
A0054450
