Raman Rxn5
5.2.8.2
Montage
Bei Auslieferung des Raman Rxn5 sind der Spülluftregler und die Filterbaugruppe nicht montiert. Der Installateur ist
dafür verantwortlich, den Spülluftregler und die Filterbaugruppe zu installieren und die Spülluftzufuhr an die
Baugruppe anzuschließen. Das Gewinde am Filtereinlass hat eine Größe von ¼-18 NPT. Geeignetes
Gewindedichtmittel verwenden.
5.2.8.3
Bedienung
Der Spülluftregler wurde werksseitig auf einen Wert von 2,0 psi während der Verdünnung mit hohem Durchfluss vor-
eingestellt. Möglicherweise ist es notwendig, den Betriebsdruck zum Zeitpunkt der Montage zurückzusetzen. Der normale
Betriebsdruck für den Regler liegt zwischen 2,0 und 2,5 psi während der Verdünnung mit hohem Durchfluss (Position ON).
Ein Betrieb in diesem Druckbereich stellt sicher, dass ein geeigneter Luftstrom in das Gehäuse geleitet wird.
Wie folgt vorgehen, um die Versorgungsspannung nach der Inbetriebnahme einzuschalten; danach ist der
Analysator betriebsbereit:
Türscharniere an fünf Stellen mit einem Schlitzschraubendreher oder einem 3/8"-Mutterndreher anziehen, um
1.
eine ordnungsgemäße Dichtung sicherzustellen.
Endress+Hauser
1

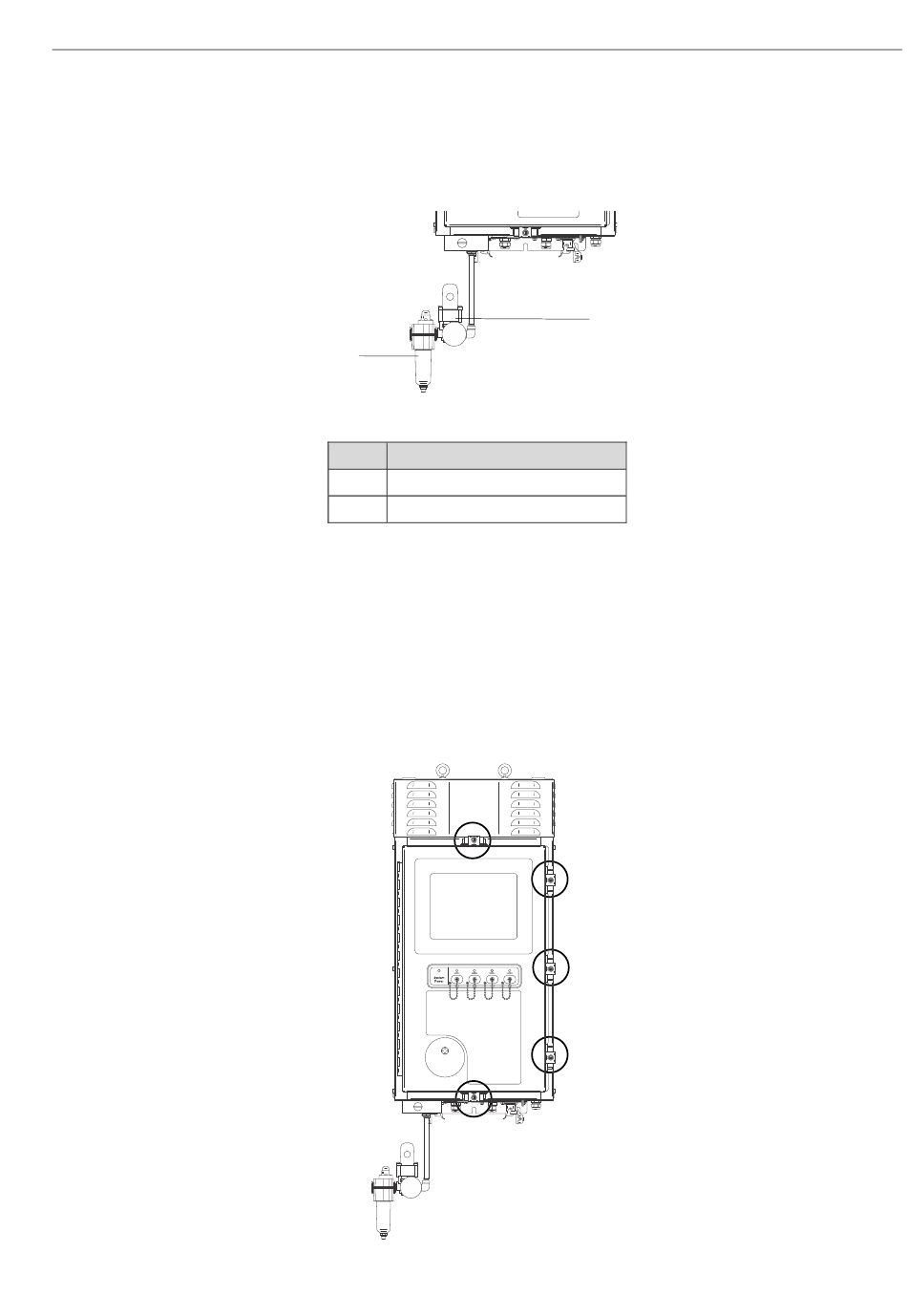

Abbildung 6. Spülluftregler und Filterbaugruppe
Nr.
Beschreibung
1
Filter
2
Regler und Messgerät
Abbildung 7. Türscharniere
2
A0054151
A0054426
