Raman Rxn5
6.8 Verdrahtung der nicht eigensicheren Kommunikation und der I/O
Nachfolgend sind die I/O-Anschlusspunkte dargestellt.
1
2

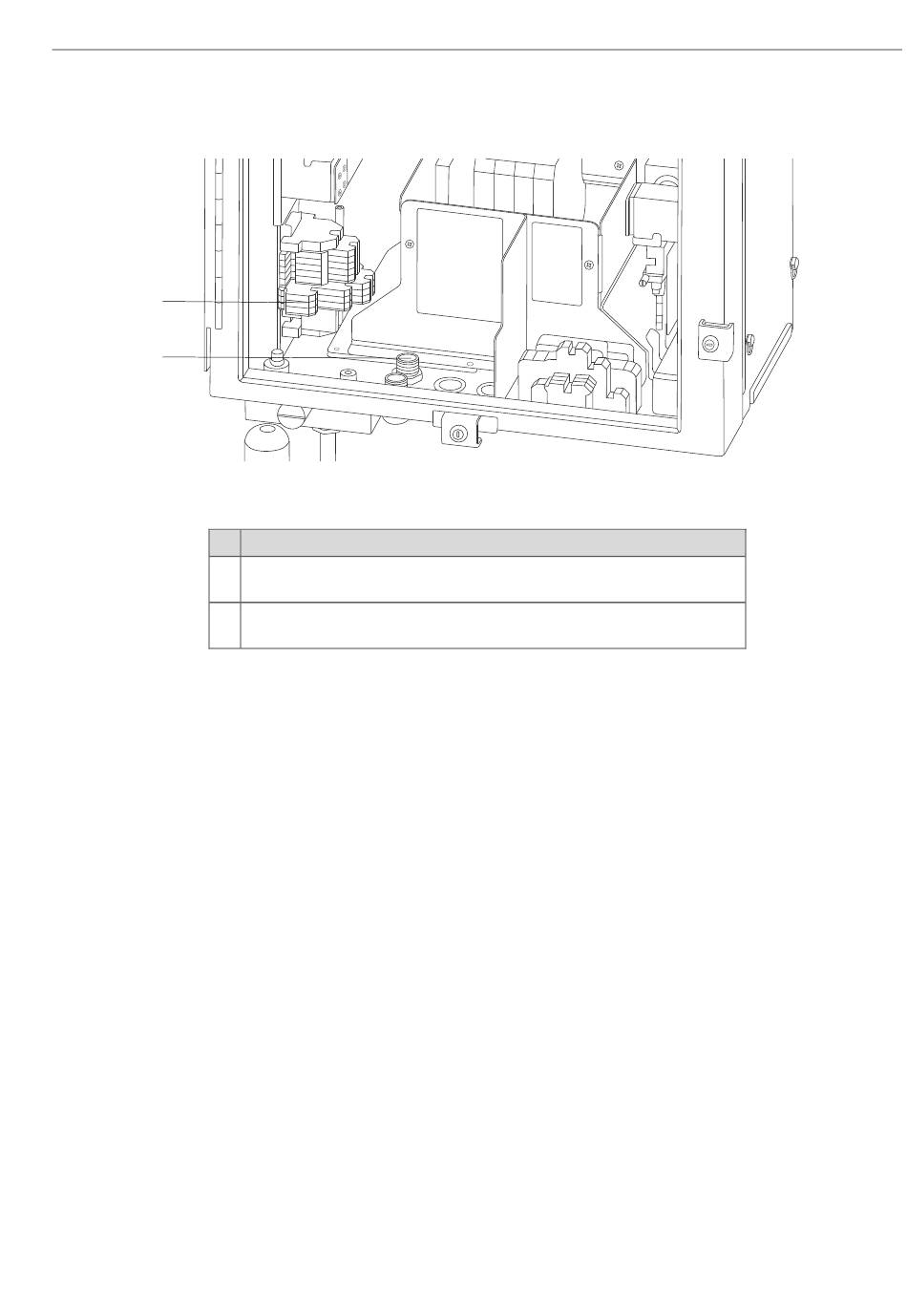

Abbildung 22. Innenansicht des Bereichs für nicht eigensichere Kommunikation und I/O-Verdrahtung
Nr. Beschreibung
1
2
Der Raman Rxn5 unterstützt folgende nicht eigensichere Kommunikation und I/O:
• Relaisschleife für Spülluftdruck-Alarm
Bei der auf dem Raman Rxn5-Analysator installierten Spülluftanzeige handelt es sich um das Modell Z-Purge
von Purge Solutions, Inc. Die Anzeige ist für den Einsatz in Ex-Bereichen der Division 2/Zone 2 zertifiziert. Die
Z-Purge-Anzeige verfügt über eine grüne Anzeigeleuchte, die angibt, ob der Druck im Inneren des Gehäuses
mehr als 5,1 mm (0,20 in) Wassersäule beträgt. Die Anzeige stellt bei Bedarf ein Trockenkontakt-Alarmrelais
für einen abgesetzten Alarm zur Verfügung und ist für eine maximale Spannung von 30 V DC ausgelegt; der
Installateur oder Kunde ist für den Anschluss der Alarmkontakte verantwortlich.
• (2) Modbus over RS-485 (2 Leiter + Masse)-Kommunikation zum Prozessleitsystem
• (2) Modbus over TCP/IP über RJ45-Anschlüsse
• (4) Punkte für programmierbaren 24VDC-Ausgang (max. 12 W pro Kanal) zum Steuern der Magnetventile im
Probenentnahmesystem. Werksseitig und anwendungsspezifisch zu konfigurieren.
Nähere Informationen zur Modbus-Konfiguration siehe Handbuch Rxn5 Modbus-Spezifikation.
Endress+Hauser
Die gesamte nicht eigensichere Kommunikations- und I/O-Verdrahtung
endet hier.
Kabeleinführungsbereich. Flüssigkeitsdichte Zugentlastungen nach Bedarf
installiert.
