6.7 Kabelverschraubungen und Anschlüsse
Nachfolgend sind die wichtigsten Kabelverschraubungen und Anschlüsse auf dem Raman Rxn5-Analysator
dargestellt.
1
2
3
4

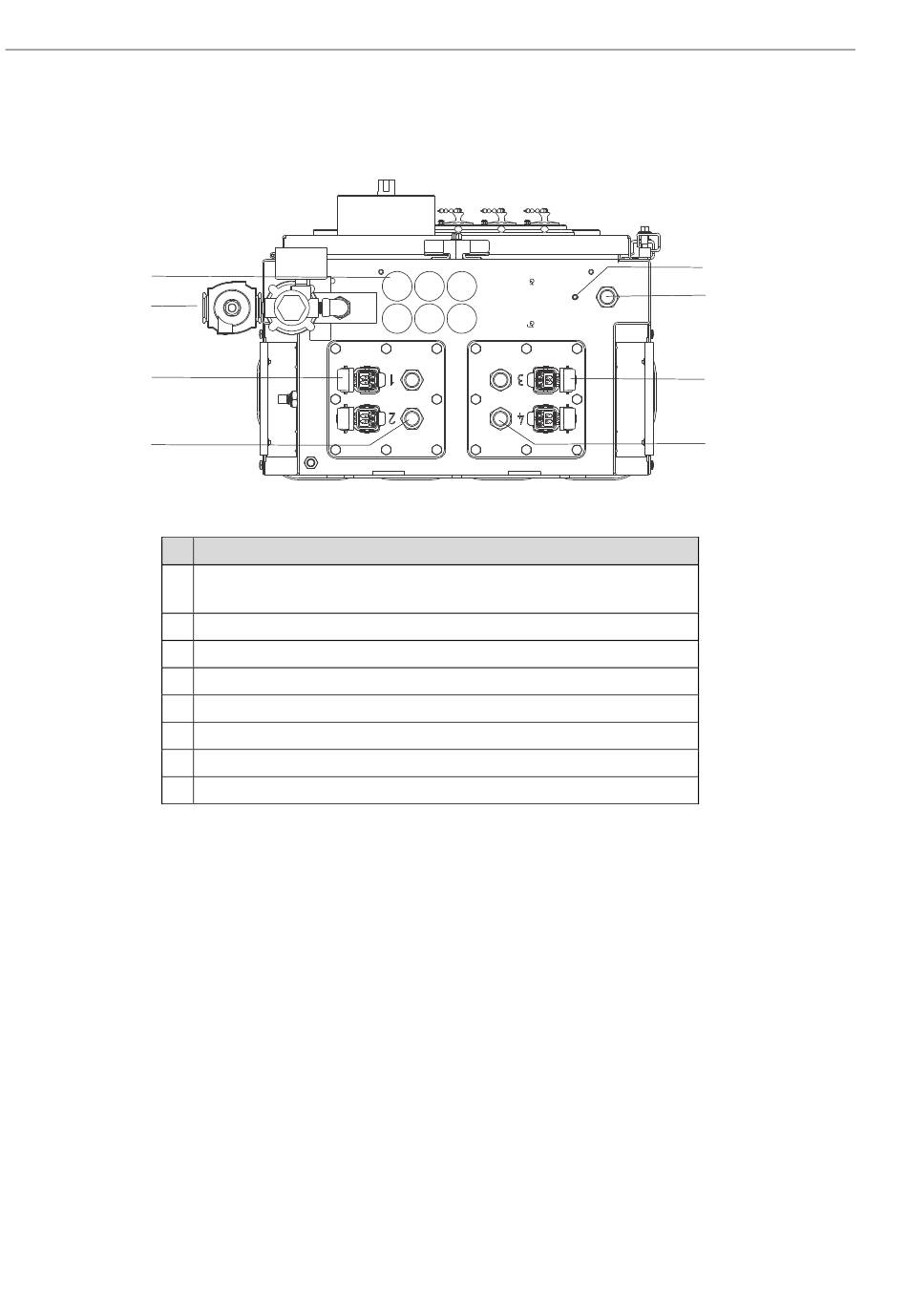

Abbildung 21. Kabelverschraubungen und Anschlüsse auf der Unterseite des Raman Rxn5
Nr. Beschreibung
1
2
3
4
5
6
7
8
32
Nicht eigensichere Kommunikation und I/O
6 Öffnungen zur Verwendung verfügbar
Spülluftzufuhr
Kanal 1 und 2 faseroptische Anschlüsse
Kanal 1 und 2 eigensichere Temperatur- und Drucksensorverschraubungen
Masse-/Potenzialausgleichsbolzen
Verschraubung AC-Anschluss
Kanal 3 und 4 faseroptische Anschlüsse
Kanal 3 und 4 eigensichere Temperatur- und Drucksensorverschraubungen
Raman Rxn5
5
6
7
8
A0054448
